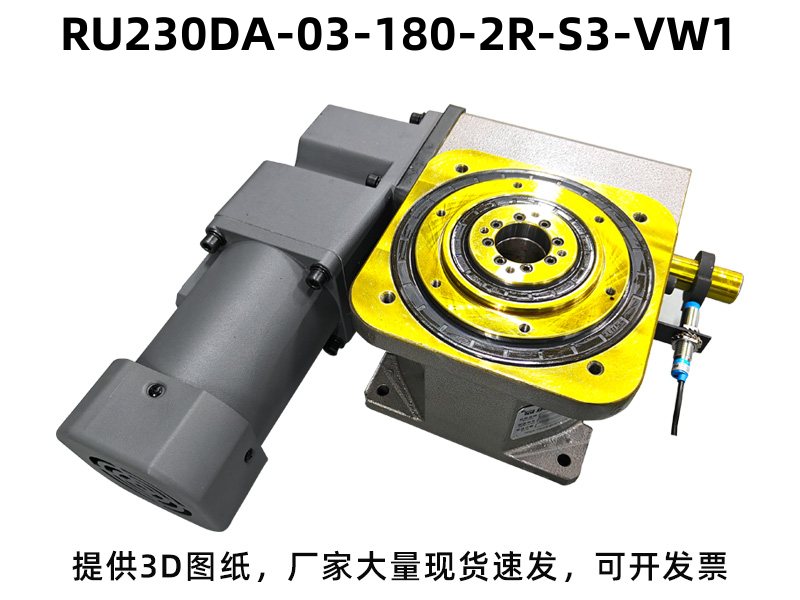

型号全称
型号：RU230DA-03-180-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 230 | 入力轴和出力轴距离230mm |
| DA | DA型桌面式凸轮分割器 |
| 3 | 工位数量：3 工位 |
| 180 | 驱动角度：180度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |

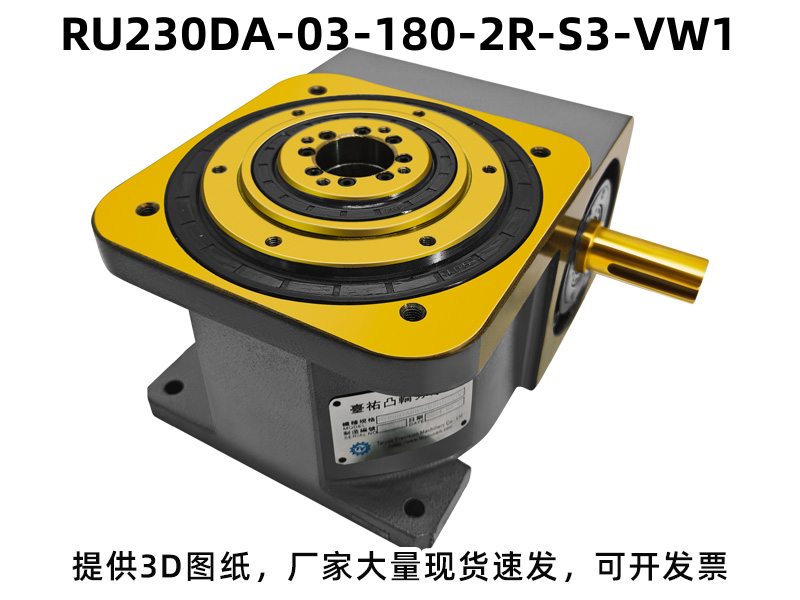

产品基本参数
-
产品类型：DA型桌面凸轮分割器
-
机型规格：DA 型桌面式凸轮分割器
-
工位数：3 工位
-
驱动角：180°
-
结构形式：DA型桌面凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm

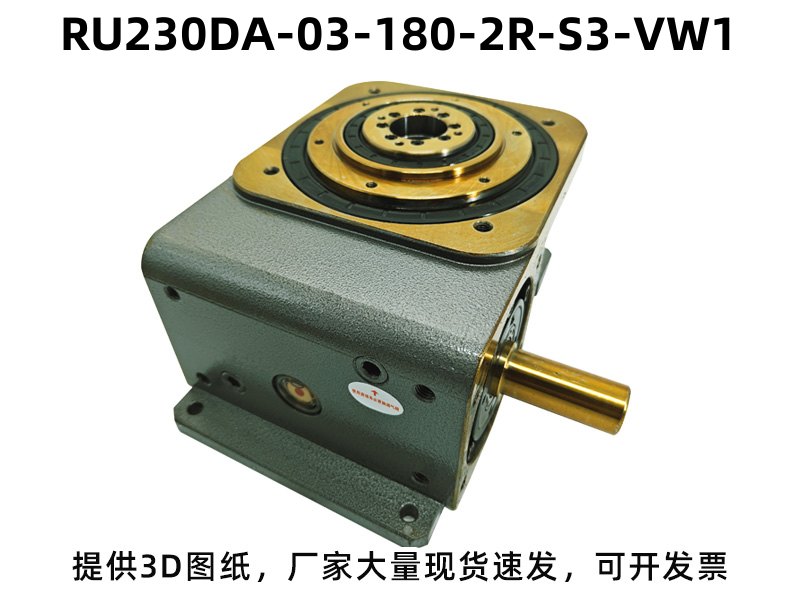

技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 2800 |
| 出力轴容许轴向负荷 | C2 | kgf | 1300 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 650 |
| 入力轴最大弯曲力矩 | C4 | kgf | 650 |
| 入力轴最大扭矩 | C5 | kgf-m | 80 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 0.136 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 285 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU230DA-03-180-2R-S3-VW1分割器广泛应用：上料-加工-下料三段标准流程。应用：三工位组装转盘机、超声波焊接机、五金铆压检测下料一体机、塑胶件打磨分选设备、小型日化件装配机、电子元件分拣设备 。
分割器型号常见选型问答
DA型桌面分割器的工位数量可以随意更改吗？
不可以随意更改，DA型为固定工位标准机型，固定工位需对应专属型号，如需调整工位，需更换对应规格的分割器。
DA型分割器中空结构可以装气缸吗？
可以，DA型中间有固定盘且不转动，可在固定盘上安装气缸、传感器等部件，适配多工序自动化场景。
凸轮分割器的透气螺丝该如何使用？
分割器安装完成后，需拆掉白色十字透气螺丝，用于释放设备长期运行时内部产生的憋气，避免内部压力过大损坏部件。
全自动设备上必须使用分割器吗？
间歇分度工位建议使用，分割器能保证高精度定位，提升设备稳定性和加工精度。
分割器的使用寿命大概是多久？
正常维护情况下，使用寿命可达5-8年，避免超载、干磨，定期润滑，可延长使用寿命。
