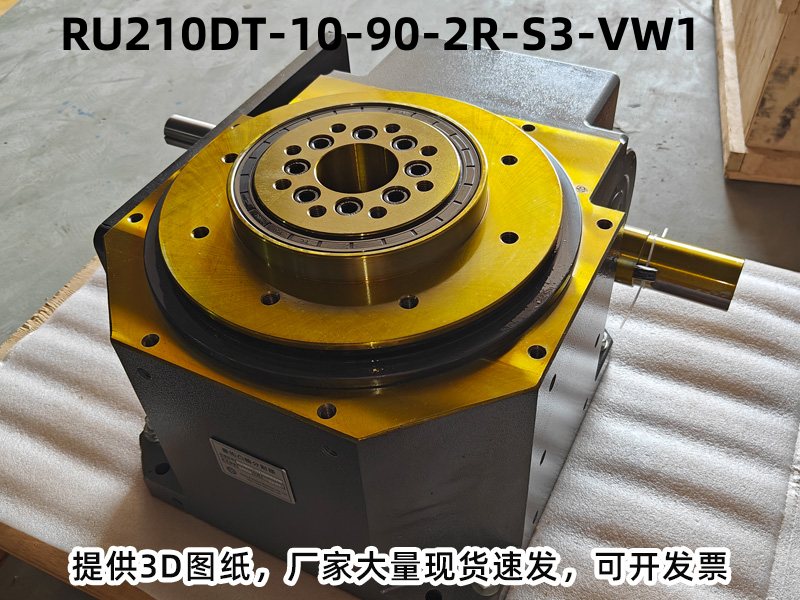

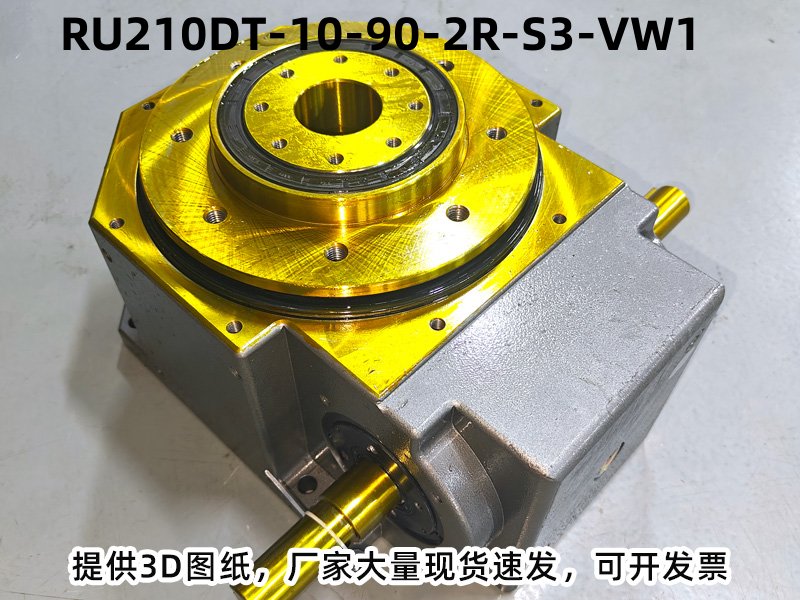

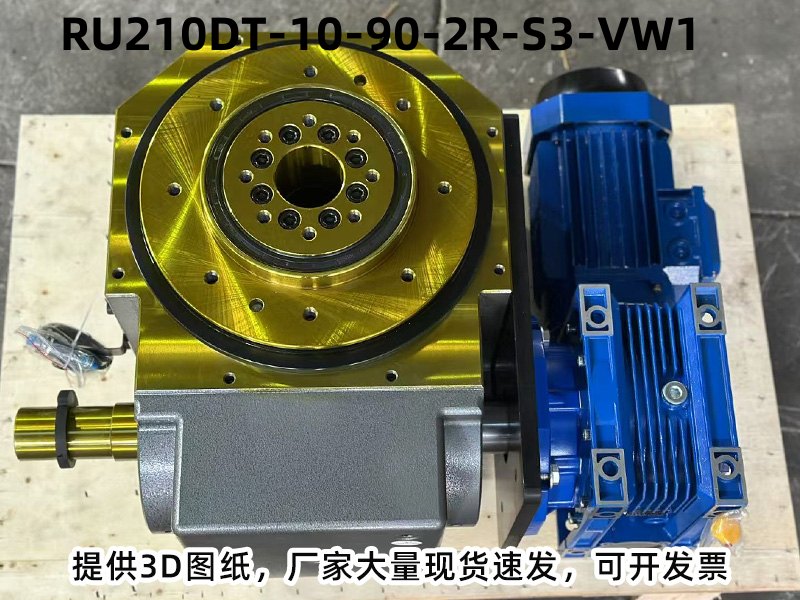

型号全称
型号：RU210DT-10-90-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 210 | 入力轴和出力轴距离210mm |
| DT | DT型桌面式凸轮分割器 |
| 10 | 工位数量：10 工位 |
| 90 | 驱动角度：90度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DT型桌面凸轮分割器
-
机型规格：DT 型桌面式凸轮分割器
-
工位数：10 工位
-
驱动角：90°
-
结构形式：DT型桌面凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 1950 |
| 出力轴容许轴向负荷 | C2 | kgf | 1520 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 1570 |
| 入力轴最大弯曲力矩 | C4 | kgf | 1130 |
| 入力轴最大扭矩 | C5 | kgf-m | 460 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 0.62 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 450 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU210DT-10-90-2R-S3-VW1分割器广泛应用：超高产能、多道复杂连续工序。应用：高速食品转盘包装机、精密电子元器件流水线、高端化妆品全套组装检测、微型轴承多工序加工分选、瓶盖全套成型组装线 。
分割器型号常见选型问答
分割器的负载能力如何选择？
需根据圆盘重量、转速、工件负载综合选择，不同型号负载不同，常规径向负载可达到300-1000kgf，避免超载使用。
DT型分割器的转速范围是多少？
常规转速可达到500-1500r/min，可通过变频器调整转速，适配不同工况的分度需求，高速运转平稳无噪音。
全自动设备上必须使用分割器吗？
间歇分度工位建议使用，分割器能保证高精度定位，提升设备稳定性和加工精度。
凸轮分割器的驱动角支持定制吗？
标准驱动角为270°，支持定制90°、120°、180°、240°、300°等特殊驱动角度，非标定制需提前和台祐工程师沟通工况需求。
DT型分割器的核心优势是什么？
核心优势是平台面积大、承载能力强，适合直接在平台上放置工装、工件，无需额外安装支架，适配重载场景。
