型号全称

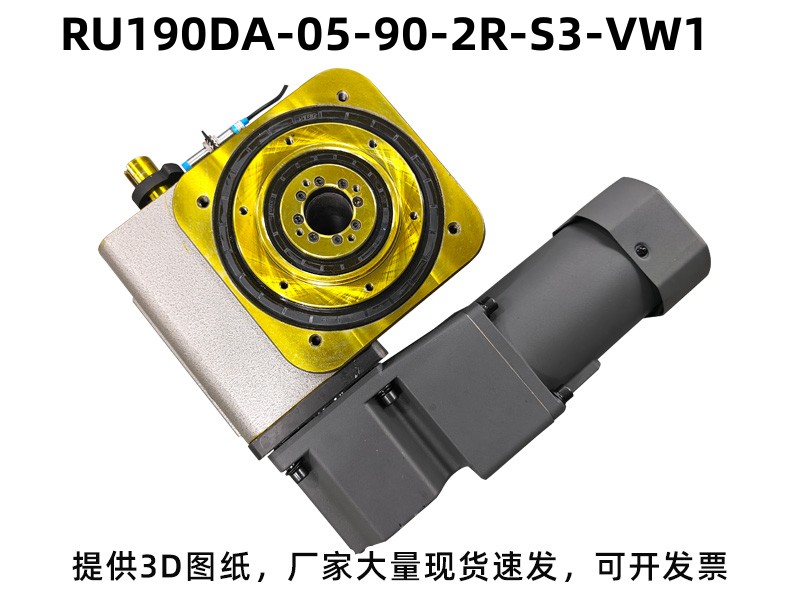

型号：RU190DA-05-90-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 190 | 入力轴和出力轴距离190mm |
| DA | DA型桌面式凸轮分割器 |
| 5 | 工位数量：5 工位 |
| 90 | 驱动角度：90度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DA型桌面凸轮分割器
-
机型规格：DA 型桌面式凸轮分割器
-
工位数：5 工位
-
驱动角：90°
-
结构形式：DA型桌面凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | - |
| 出力轴容许轴向负荷 | C2 | kgf | - |
| 出力轴容许力矩 | Ts | kgf-m | - |
| 入力轴容许径向负荷 | C3 | kgf | - |
| 入力轴最大弯曲力矩 | C4 | kgf | - |
| 入力轴最大扭矩 | C5 | kgf-m | - |
| 入力轴的GD²(注1) | C6 | kgf-m² | - |
| 定位分割精度 | - | sec. | - |
| 重量 | - | kg | - |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU190DA-05-90-2R-S3-VW1分割器广泛应用：中等多工序、预留一道复检/中转工位。应用：精密塑胶件多工序组装、小型医疗器械配件装配、化妆品多工序加工检测、微型五金件分度加工、电子小件摆盘检测机 。
分割器型号常见选型问答
DA型分割器适合多工位设备吗？
适合，常规支持4-24工位，满足中小型自动化设备的多工序分度需求。
凸轮分割器的核心材质和精度有什么标准？
外壳采用HT200回火处理，轴件用45碳结钢调质高频处理，凸轮为20CrMoTi渗碳淬火全磨削（碳层1.2mm，硬度HRC58-62），标准定位精度±30角秒。
调速电机控制分割器启停的方法是什么？
调速器AC220V电源常接，通过控制COM和CW/CCW通断控制启停；感应开关棕线接24V+、蓝线接PLC的GND、黑线接PLC的X点，COM接PLC的Y公共端、CW接Y输出点。
DA型分割器的平台跳动精度是多少？
标准平台跳动精度≤0.01mm，运转过程中无晃动，保障工件定位精准，适配精密分度需求。
分割器的凸轮和滚子质保多久？
核心部件凸轮与滚子质保2年，正常使用无磨损情况下，可长期稳定运行。
产品图纸
工厂展示
