型号全称

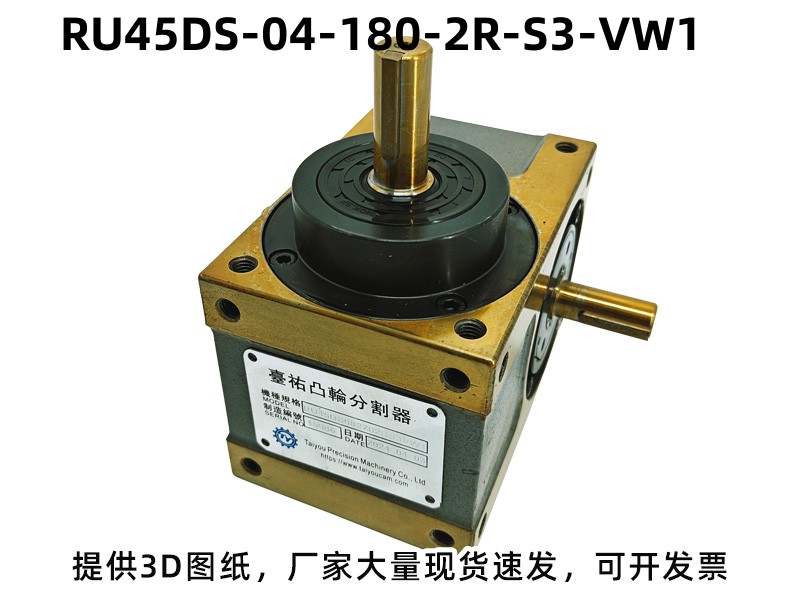

型号：RU45DS-04-180-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 45 | 入力轴和出力轴距离45mm |
| DS | DS型桌面式凸轮分割器 |
| 4 | 工位数量：4 工位 |
| 180 | 驱动角度：180度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DS型心轴分割器
-
机型规格：DS 型桌面式凸轮分割器
-
工位数：4 工位
-
驱动角：180°
-
结构形式：DS型心轴分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 80 |
| 出力轴容许轴向负荷 | C2 | kgf | 72.5 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 85 |
| 入力轴最大弯曲力矩 | C4 | kgf | 75 |
| 入力轴最大扭矩 | C5 | kgf-m | 4 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 3.2×10⁻⁴ |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 7 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU45DS-04-180-2R-S3-VW1分割器广泛应用：上料-组装-检测-下料，通用最常用。应用：包装机械、日化灌装旋盖机、电子开关连接器组装、口罩焊接转盘机、激光焊接雕刻设备、瓶盖泵头组装机、电池电芯封装机、小型汽配零件装配机 。
分割器型号常见选型问答
DS型分割器可以垂直安装吗？
可以，DS型支持垂直、水平两种安装方式，安装灵活，可根据设备空间需求调整安装方向。
分割器的转速最高可以达到多少？
常规型号最高转速可达2000r/min，高速款可适配高速自动化生产线的分度需求。
凸轮分割器的核心材质和精度有什么标准？
外壳采用HT200回火处理，轴件用45碳结钢调质高频处理，凸轮为20CrMoTi渗碳淬火全磨削（碳层1.2mm，硬度HRC58-62），标准定位精度±30角秒。
DS型分割器的价格有优势吗？
性价比极高，成本低、性能稳，是小型自动化设备控制成本的最佳选择。
凸轮分割器的透气螺丝该如何使用？
分割器安装完成后，需拆掉白色十字透气螺丝，用于释放设备长期运行时内部产生的憋气，避免内部压力过大损坏部件。
