型号全称

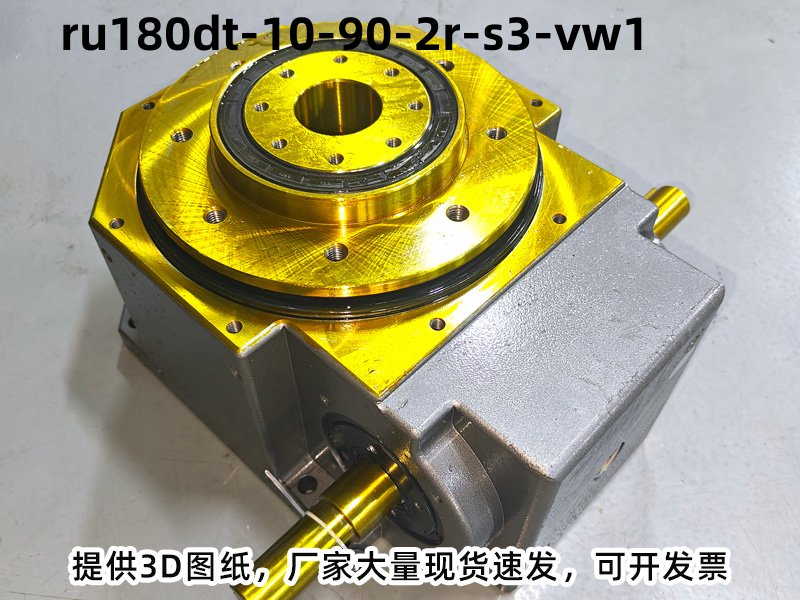

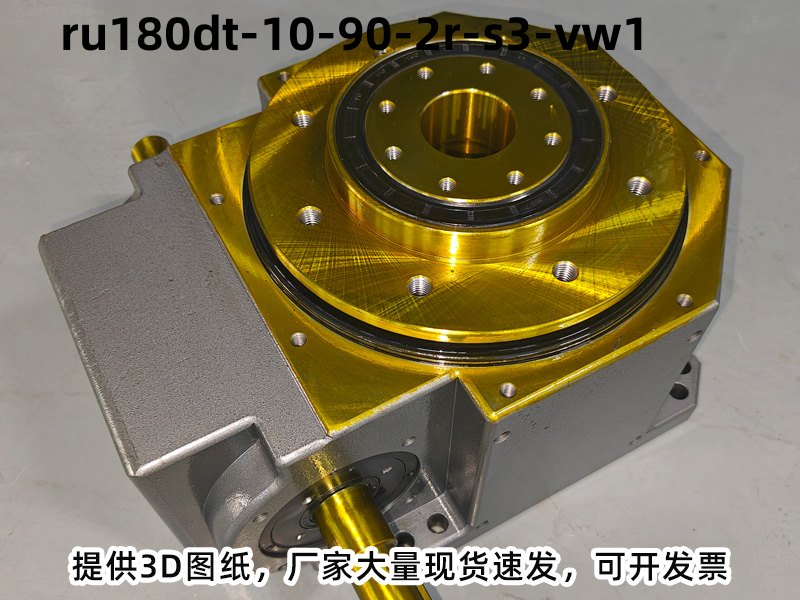

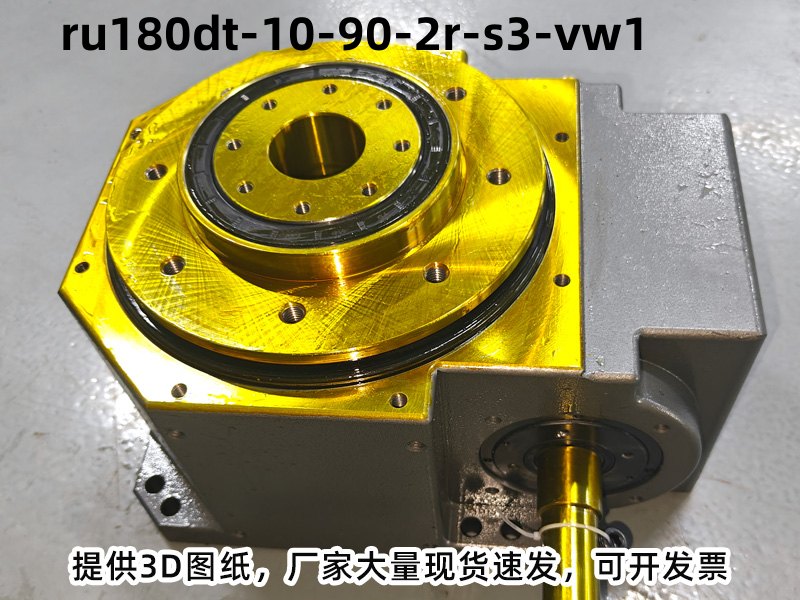

型号：RU180DT-10-90-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 180 | 入力轴和出力轴距离180mm |
| DT | DT型桌面式凸轮分割器 |
| 10 | 工位数量：10 工位 |
| 90 | 驱动角度：90度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DT型平台桌面分割器
-
机型规格：DT 型桌面式凸轮分割器
-
工位数：10 工位
-
驱动角：90°
-
结构形式：DT型平台桌面分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 1500 |
| 出力轴容许轴向负荷 | C2 | kgf | 1100 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 1200 |
| 入力轴最大弯曲力矩 | C4 | kgf | 960 |
| 入力轴最大扭矩 | C5 | kgf-m | 220 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 0.03 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 190 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU180DT-10-90-2R-S3-VW1分割器广泛应用：超高产能、多道复杂连续工序。应用：十工位锂电池全自动注液封装线、十工位汽车传感器组装测试线、十工位胰岛素笔全自动组装线、十工位微型轴承全自动合套铆压机 。
分割器型号常见选型问答
Q：低温环境下分割器需要更换润滑油吗？
A：需要，低温环境建议更换低温专用润滑油，避免润滑油凝固导致设备启动困难、磨损加剧。
Q：分割器固定工位的工作原理是什么？
A：入力轴转360°，出力轴转1个工位（一停一动为一个工位动作），动停比3:1，停止位由机械结构定死。
Q：DT型分割器如何选择工位数？
A：根据生产工艺流程确定工位数，常见有4、6、8、12工位，也可非标定制。
Q：DT型分割器可以在室外使用吗？
A：不建议室外使用，如需户外安装，必须加装防雨防晒罩，并选用防锈涂层版本。
Q：凸轮分割器的驱动角支持定制吗？
A：标准驱动角为270°，支持定制90°、120°、180°、240°、300°等特殊驱动角度。
