型号全称

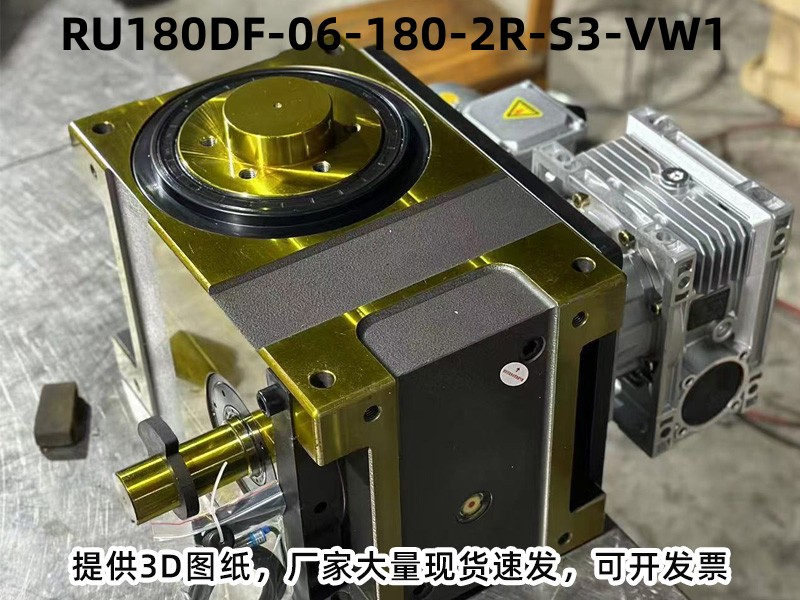

型号：RU180DF-06-180-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 180 | 入力轴和出力轴距离180mm |
| DF | DF型桌面式凸轮分割器 |
| 6 | 工位数量：6 工位 |
| 180 | 驱动角度：180度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DF型法兰凸轮分割器
-
机型规格：DF 型桌面式凸轮分割器
-
工位数：6 工位
-
驱动角：180°
-
结构形式：DF型法兰凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 1200 |
| 出力轴容许轴向负荷 | C2 | kgf | 1500 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 1100 |
| 入力轴最大弯曲力矩 | C4 | kgf | 1960 |
| 入力轴最大扭矩 | C5 | kgf-m | 340 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 0.39 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 220 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU180DF-06-180-2R-S3-VW1分割器广泛应用：多工序细分，洗瓶-灌装-封口-检测全流程。应用：医药西林瓶生产线、食品饮料灌装线、电子连接器精密组装、汽配小件多道铆压、镜片玻璃件打磨镀膜、瓶类洗吹灌封一体设备 。
分割器型号常见选型问答
分割器的定位精度能满足精密自动化场景吗？
标准定位精度为±30角秒，高精密款可做到±15角秒，运转平稳无抖动，完全适配光学检测、微型电机组装等精密分度场景。
凸轮分割器选型需提供哪些转盘机相关资料？
需提供5点核心资料：圆盘直径（mm）、整体重量（kg）、每分钟转速、分等份数、圆盘立装/平装方式。
DF型分割器的安装需要注意什么？
安装时需保证输入轴、输出轴同心度，避免偏心导致设备抖动、磨损，固定螺栓需拧紧，防止运行中松动。
DF型分割器适合重载场景吗？
适合，凸缘输出结构受力均匀，负载能力优于同规格DA型，可适配中等重载的自动化分度场景。
凸轮分割器的驱动角支持定制吗？
标准驱动角为270°，支持定制90°、120°、180°、240°、300°等特殊驱动角度，非标定制需提前和台祐工程师沟通工况需求。
