型号全称
型号：RU90DA-16-240-2R2-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 90 | 入力轴和出力轴距离90mm |
| DA | DA型桌面式凸轮分割器 |
| 16 | 工位数量：16 工位 |
| 240 | 驱动角度：240度 |
| 2R | 变形正旋曲线右旋2导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |

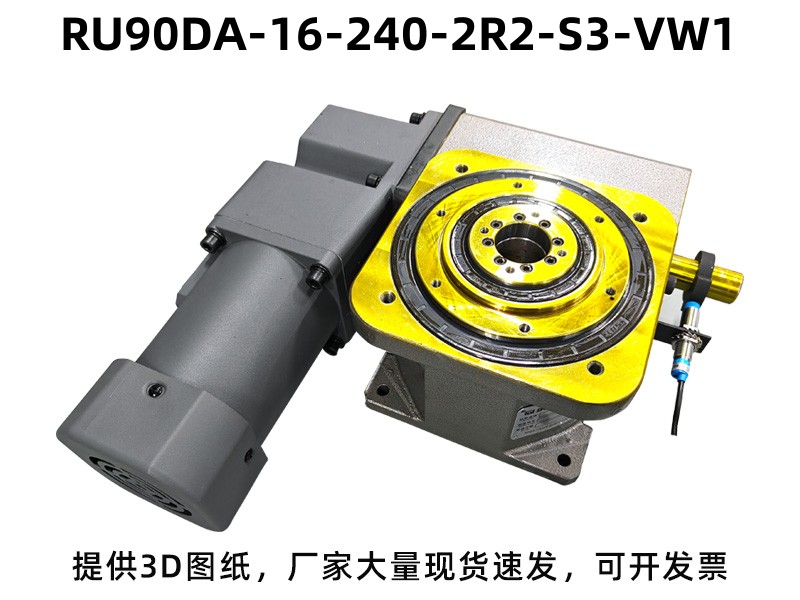

产品基本参数
-

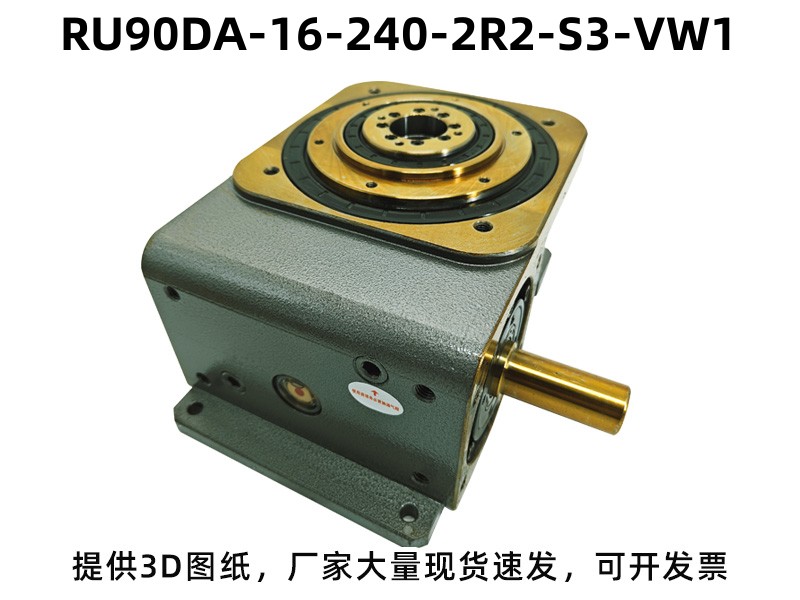

产品类型：DA型桌面凸轮分割器
-
机型规格：DA 型桌面式凸轮分割器
-
工位数：16 工位
-
驱动角：240°
-
结构形式：DA型桌面凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 500 |
| 出力轴容许轴向负荷 | C2 | kgf | 215 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 260 |
| 入力轴最大弯曲力矩 | C4 | kgf | 260 |
| 入力轴最大扭矩 | C5 | kgf-m | 25 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 2.5×10⁻³ |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 28 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU90DA-16-240-2R2-S3-VW1分割器广泛应用：超大产能、超多工序、微型精密零件。应用：微型电子元件高速分选摆盘、精密五金批量分度加工、针管输液类医疗配件全流程产线、小型精密马达全自动组装 。
分割器型号常见选型问答
分割器的负载能力如何选择？
需根据圆盘重量、转速、工件负载综合选择，不同型号负载不同，常规径向负载可达到300-1000kgf，避免超载使用。
DA型与DT型分割器的核心区别是什么？
DA型箱体更薄，结构类似DT，中间有固定盘且不转动；DT承载圆盘接触面、螺丝孔安装直径更大、机身更矮，负载能力更强。
分割器可以搭配步进电机使用吗？
可以，支持伺服电机、步进电机、减速电机等多种动力搭配，根据工况选择即可。
DA型分割器和普通间歇机构比优势在哪？
定位精度更高、无间隙、寿命更长、无需维护，综合性价比远高于普通间歇机构。
分割器的凸轮和滚子质保多久？
核心部件凸轮与滚子质保2年，正常使用无磨损情况下，可长期稳定运行。
产品图纸

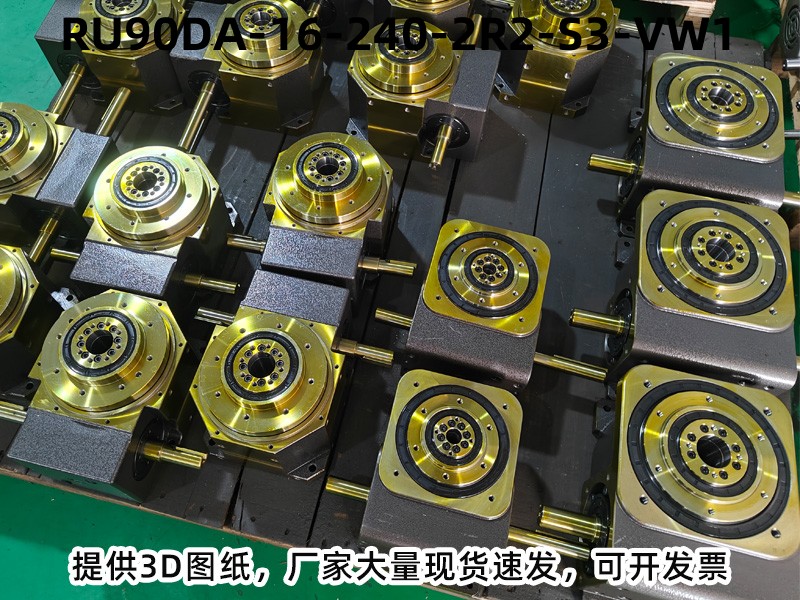

工厂展示
