型号全称

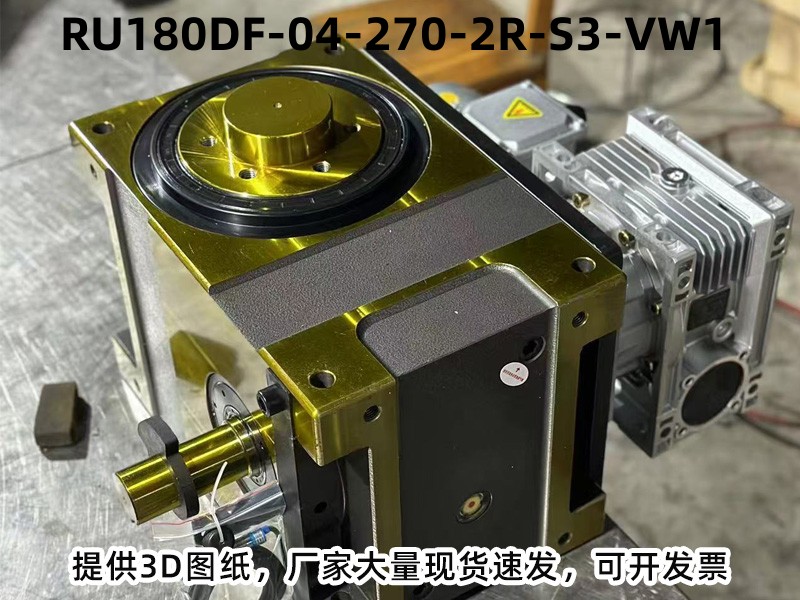

型号：RU180DF-04-270-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 180 | 入力轴和出力轴距离180mm |
| DF | DF型桌面式凸轮分割器 |
| 4 | 工位数量：4 工位 |
| 270 | 驱动角度：270度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DF型法兰凸轮分割器
-
机型规格：DF 型桌面式凸轮分割器
-
工位数：4 工位
-
驱动角：270°
-
结构形式：DF型法兰凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 1200 |
| 出力轴容许轴向负荷 | C2 | kgf | 1500 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 1100 |
| 入力轴最大弯曲力矩 | C4 | kgf | 1960 |
| 入力轴最大扭矩 | C5 | kgf-m | 340 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 0.39 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 220 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU180DF-04-270-2R-S3-VW1分割器广泛应用：上料-组装-检测-下料，通用最常用。应用：包装机械、日化灌装旋盖机、电子开关连接器组装、口罩焊接转盘机、激光焊接雕刻设备、瓶盖泵头组装机、电池电芯封装机、小型汽配零件装配机 。
分割器型号常见选型问答
DF型分割器的法兰尺寸可以定制吗？
支持法兰尺寸非标定制，可根据设备安装需求，定制不同孔径、法兰直径的凸缘结构，适配专属设备。
分割器的定位精度能满足精密自动化场景吗？
标准定位精度为±30角秒，高精密款可做到±15角秒，运转平稳无抖动，完全适配光学检测、微型电机组装等精密分度场景。
全自动设备上必须使用分割器吗？
间歇分度工位建议使用，分割器能保证高精度定位，提升设备稳定性和加工精度。
DF型分割器的调试难度大吗？
调试简单，无需复杂参数设置，安装固定后即可正常运行。
分割器的使用寿命大概是多久？
正常维护情况下，使用寿命可达5-8年，避免超载、干磨，定期润滑，可延长使用寿命。
