型号全称
型号：RU80DFH-16-180-2R2-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 80 | 入力轴和出力轴距离80mm |
| DFH | DFH型桌面式凸轮分割器 |
| 16 | 工位数量：16 工位 |
| 180 | 驱动角度：180度 |
| 2R | 变形正旋曲线右旋2导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-

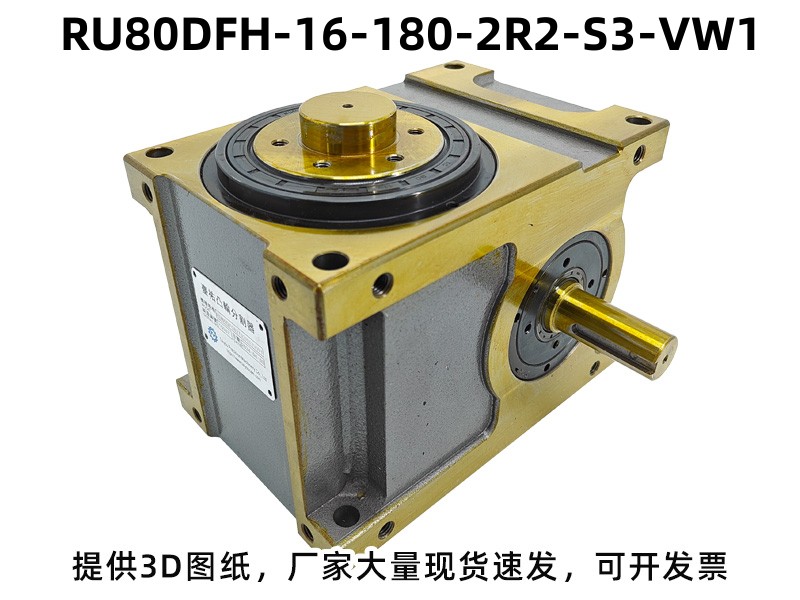

产品类型：DFH型法兰凸轮分割器
-
机型规格：DFH 型桌面式凸轮分割器
-
工位数：16 工位
-
驱动角：180°
-
结构形式：DFH型法兰凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 330 |
| 出力轴容许轴向负荷 | C2 | kgf | 420 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 350 |
| 入力轴最大弯曲力矩 | C4 | kgf | 260 |
| 入力轴最大扭矩 | C5 | kgf-m | 26 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 9×10⁻³ |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 32 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU80DFH-16-180-2R2-S3-VW1分割器广泛应用：超大产能、超多工序、微型精密零件。应用：微型电子元件高速分选摆盘、精密五金批量分度加工、针管输液类医疗配件全流程产线、小型精密马达全自动组装 。
分割器型号常见选型问答
低温环境下分割器需要更换润滑油吗？
需要，低温环境建议更换低温专用润滑油，避免润滑油凝固导致设备启动困难、磨损加剧。
DFH型分割器适合用于什么行业？
广泛应用于新能源、医疗器械、3C自动化等行业，尤其适合需要穿线、重载、精密分度的自动化设备。
DFH型分割器的最大中空孔径能做多大？
非标定制最大可做到120mm，满足大型设备穿轴、穿线的极致需求。
凸轮分割器的驱动角支持定制吗？
标准驱动角为270°，支持定制90°、120°、180°、240°、300°等特殊驱动角度，非标定制需提前和台祐工程师沟通工况需求。
调速电机控制分割器启停的方法是什么？
调速器AC220V电源常接，通过控制COM和CW/CCW通断控制启停；感应开关棕线接24V+、蓝线接PLC的GND、黑线接PLC的X点，COM接PLC的Y公共端、CW接Y输出点。
