型号全称
型号：RU150DA-24-120-2R2-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 150 | 入力轴和出力轴距离150mm |
| DA | DA型桌面式凸轮分割器 |
| 24 | 工位数量：24 工位 |
| 120 | 驱动角度：120度 |
| 2R | 变形正旋曲线右旋2导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |

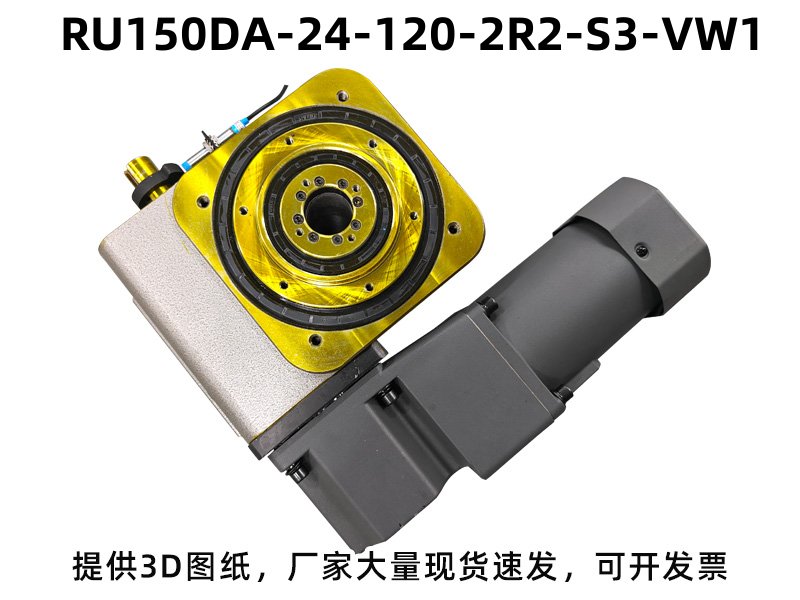

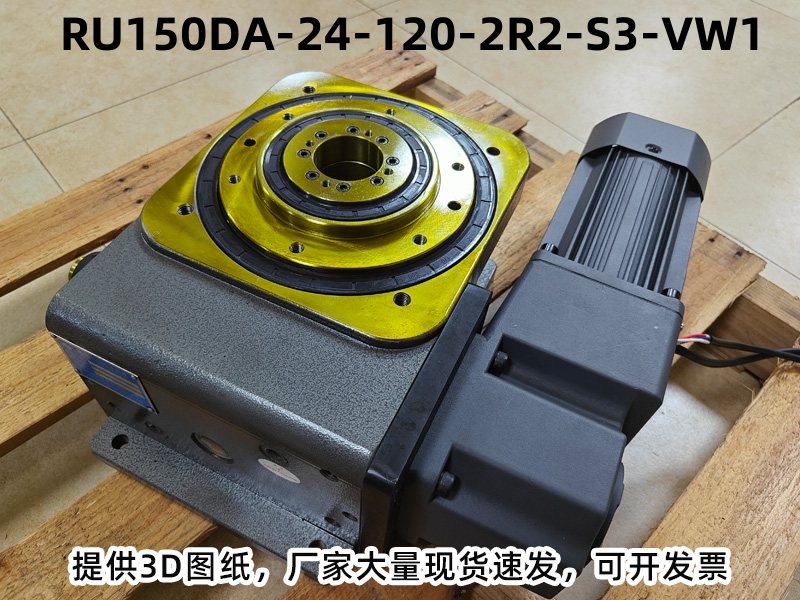

产品基本参数
-
产品类型：DA型桌面凸轮分割器
-
机型规格：DA 型桌面式凸轮分割器
-
工位数：24 工位
-
驱动角：120°
-
结构形式：DA型桌面凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 1200 |
| 出力轴容许轴向负荷 | C2 | kgf | 700 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 410 |
| 入力轴最大弯曲力矩 | C4 | kgf | 410 |
| 入力轴最大扭矩 | C5 | kgf-m | 40 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 0.02 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 86 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU150DA-24-120-2R2-S3-VW1分割器广泛应用：超大型圆盘、超多工位同步分工、超高产能。应用：大型医药全自动灌装包装整线、精密微型元件规模化量产线、定制大型转盘式间歇输送自动化产线 。
分割器型号常见选型问答
DA型分割器出现漏油该怎么处理？
检查密封件是否老化，更换台湾KSK密封件即可解决漏油问题，日常定期检查维护。
DA型分割器支持非标定制吗？
支持，可定制平台尺寸、安装孔位、驱动角、法兰规格等，满足个性化设备需求。
分割器支持正反转控制吗？如何实现？
支持正反转；公共端与CW接通为正转，公共端与CCW接通为反转，通过控制COM与CW/CCW的通断，配合PLC实现正反转切换。
凸轮分割器的驱动角支持定制吗？
标准驱动角为270°，支持定制90°、120°、180°、240°、300°等特殊驱动角度，非标定制需提前和台祐工程师沟通工况需求。
凸轮分割器可以水平安装使用吗？
可以，绝大多数标准分割器支持水平、垂直、立式等多种安装方式，适配不同设备结构。

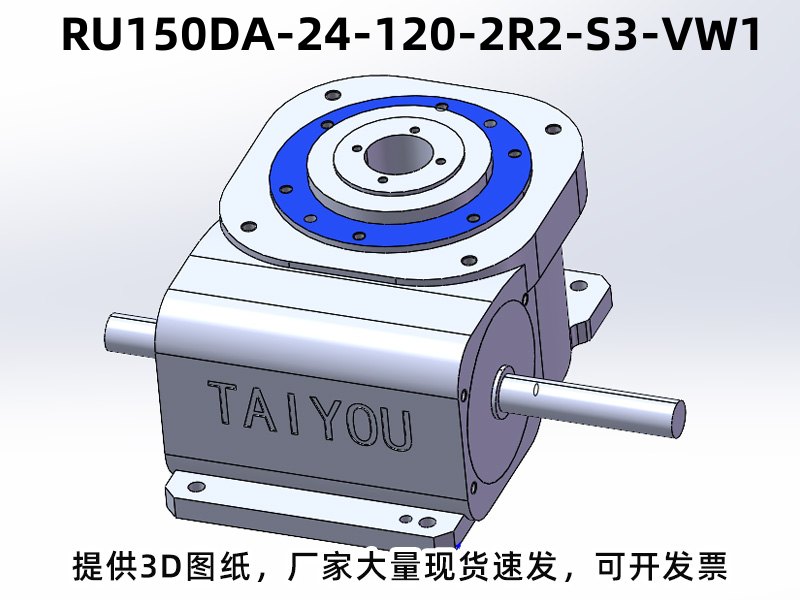

产品图纸
