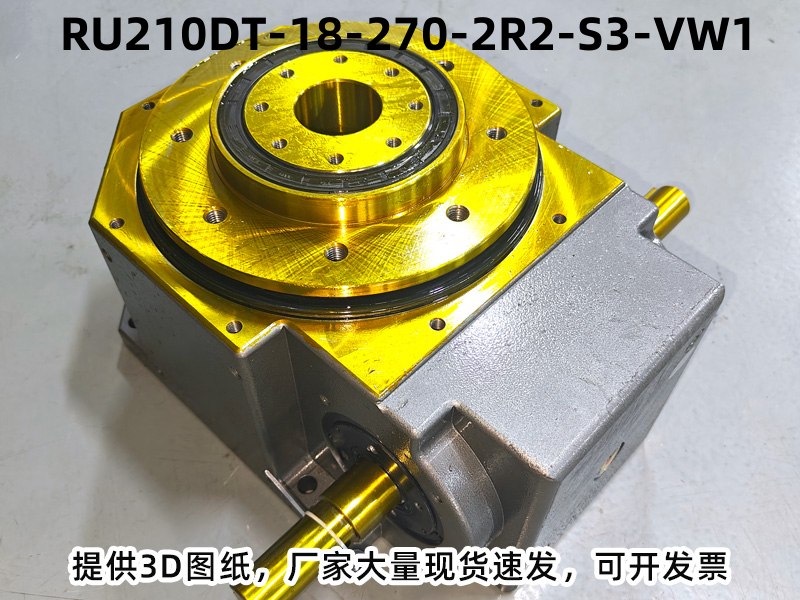

型号全称
型号：RU210DT-18-270-2R2-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 210 | 入力轴和出力轴距离210mm |
| DT | DT型桌面式凸轮分割器 |
| 18 | 工位数量：18 工位 |
| 270 | 驱动角度：270度 |
| 2R | 变形正旋曲线右旋2导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |

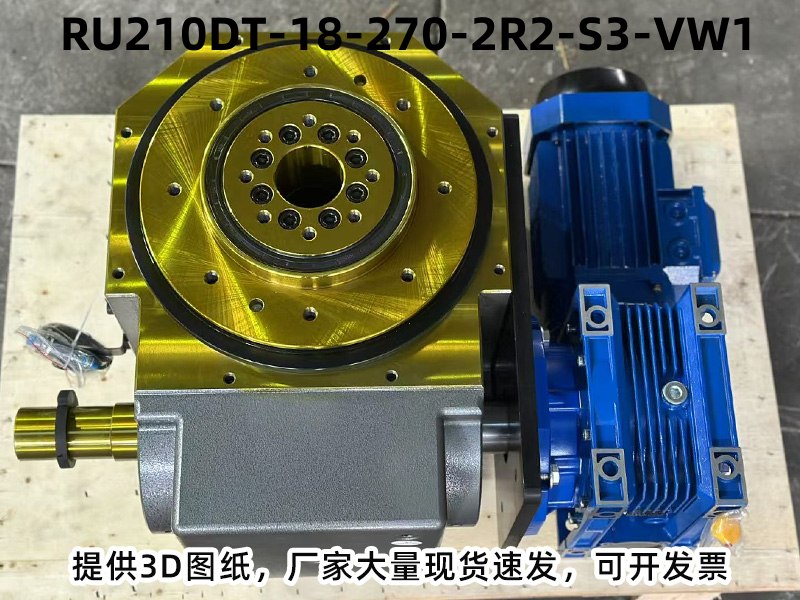

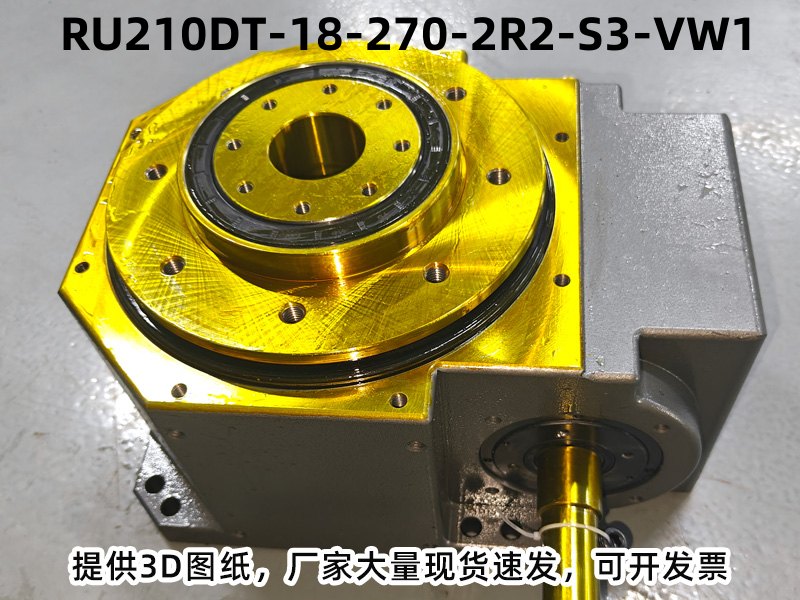

产品基本参数
-
产品类型：DT型桌面凸轮分割器
-
机型规格：DT 型桌面式凸轮分割器
-
工位数：18 工位
-
驱动角：270°
-
结构形式：DT型桌面凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 1950 |
| 出力轴容许轴向负荷 | C2 | kgf | 1520 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 1570 |
| 入力轴最大弯曲力矩 | C4 | kgf | 1130 |
| 入力轴最大扭矩 | C5 | kgf-m | 460 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 0.62 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 450 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU210DT-18-270-2R2-S3-VW1分割器广泛应用：超长工艺流程、多轮复检+加工并行。应用：高端光学元器件组装检测、精密传感器全自动生产线、小型非标定制超长工序转盘自动化 。
分割器型号常见选型问答
如何判断凸轮分割器的惯量大小？
惯量需综合判断：同重量下，旋转半径越大惯量越大；同重量同半径下，转速越快惯量越大；半径、转速越大、工件越高，倾覆力矩越大。
DT型分割器的定位精度会随负载下降吗？
不会，重载设计结构，满负载情况下依然能保持±30角秒的高精度定位。
调速电机控制分割器启停的方法是什么？
调速器AC220V电源常接，通过控制COM和CW/CCW通断控制启停；感应开关棕线接24V+、蓝线接PLC的GND、黑线接PLC的X点，COM接PLC的Y公共端、CW接Y输出点。
DT型分割器的驱动角可以定制吗？
支持定制90°-300°全系列驱动角，根据设备的动停比需求灵活调整。
低温环境下分割器需要更换润滑油吗？
需要，低温环境建议更换低温专用润滑油，避免润滑油凝固导致设备启动困难、磨损加剧。
