型号全称

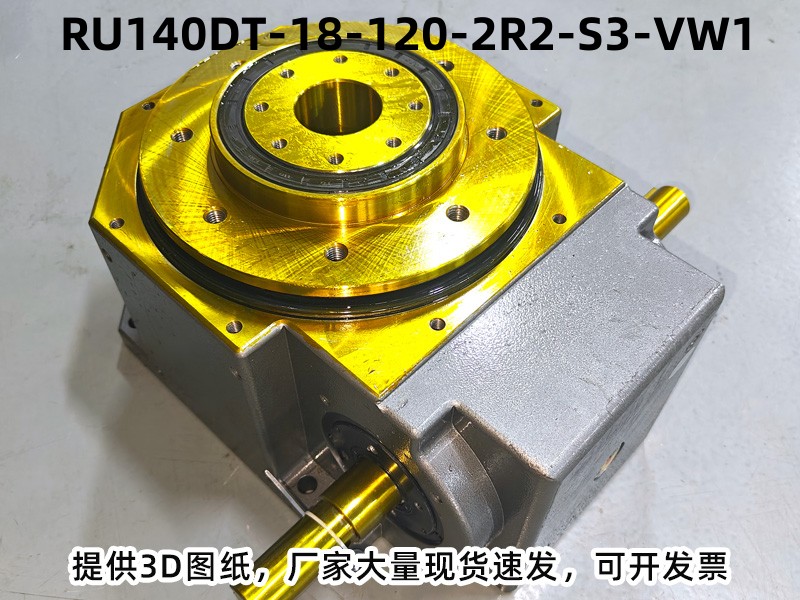

型号：RU140DT-18-120-2R2-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 140 | 入力轴和出力轴距离140mm |
| DT | DT型桌面式凸轮分割器 |
| 18 | 工位数量：18 工位 |
| 120 | 驱动角度：120度 |
| 2R | 变形正旋曲线右旋2导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DT型桌面凸轮分割器
-
机型规格：DT 型桌面式凸轮分割器
-
工位数：18 工位
-
驱动角：120°
-
结构形式：DT型桌面凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 1050 |
| 出力轴容许轴向负荷 | C2 | kgf | 720 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 500 |
| 入力轴最大弯曲力矩 | C4 | kgf | 350 |
| 入力轴最大扭矩 | C5 | kgf-m | 55 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 0.07 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 85 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU140DT-18-120-2R2-S3-VW1分割器广泛应用：超长工艺流程、多轮复检+加工并行。应用：高端光学元器件组装检测、精密传感器全自动生产线、小型非标定制超长工序转盘自动化 。
分割器型号常见选型问答
分割器的凸轮和滚子质保多久？
核心部件凸轮与滚子质保2年，正常使用无磨损情况下，可长期稳定运行。
DT型分割器适合大型重载转盘吗？
专为大型重载转盘机设计，承重能力强，运行稳定，是重型自动化设备的首选分度机构。
分割器的负载能力如何选择？
需根据圆盘重量、转速、工件负载综合选择，不同型号负载不同，常规径向负载可达到300-1000kgf，避免超载使用。
分割器需要定期润滑保养吗？
需要，建议每运行2000小时加注一次专用润滑油，定期检查油位，避免干磨损坏凸轮和滚子结构。
DT型分割器的驱动角可以定制吗？
支持定制90°-300°全系列驱动角，根据设备的动停比需求灵活调整。
