型号全称

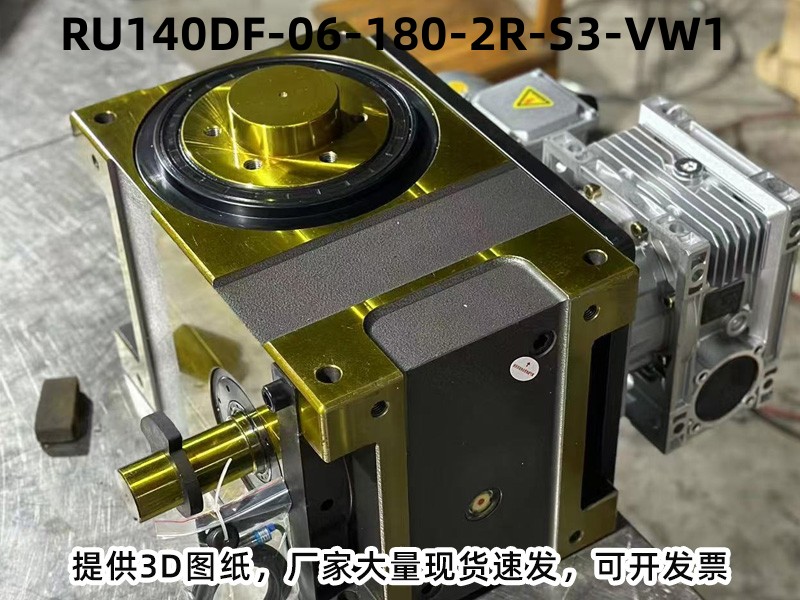

型号：RU140DF-06-180-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 140 | 入力轴和出力轴距离140mm |
| DF | DF型桌面式凸轮分割器 |
| 6 | 工位数量：6 工位 |
| 180 | 驱动角度：180度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DF型法兰凸轮分割器
-
机型规格：DF 型桌面式凸轮分割器
-
工位数：6 工位
-
驱动角：180°
-
结构形式：DF型法兰凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 760 |
| 出力轴容许轴向负荷 | C2 | kgf | 1000 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 550 |
| 入力轴最大弯曲力矩 | C4 | kgf | 710 |
| 入力轴最大扭矩 | C5 | kgf-m | 100 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 0.11 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 90 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU140DF-06-180-2R-S3-VW1分割器广泛应用：多工序细分，洗瓶-灌装-封口-检测全流程。应用：医药西林瓶生产线、食品饮料灌装线、电子连接器精密组装、汽配小件多道铆压、镜片玻璃件打磨镀膜、瓶类洗吹灌封一体设备 。
分割器型号常见选型问答
DF型分割器的中空孔径标准是多少？
标准中空孔径15-50mm，可根据穿线、穿轴需求定制更大孔径。
分割器的间隙可以调整吗？
可以，专业工程师可通过调整偏心套消除内部间隙，恢复设备的定位精度。
DF型分割器的中空结构有什么作用？
DF型中空结构可适配穿轴、穿线需求，中空随出力轴旋转，适合需要旋转穿线的自动化设备，节省安装空间。
全自动设备上必须使用分割器吗？
间歇分度工位建议使用，分割器能保证高精度定位，提升设备稳定性和加工精度。
分割器固定工位的工作原理是什么？
入力轴转360°，出力轴转1个工位（一停一动为一个工位动作），动停比3:1（入力轴转270°运转、90°停顿），停止位由机械结构定死。
