型号全称

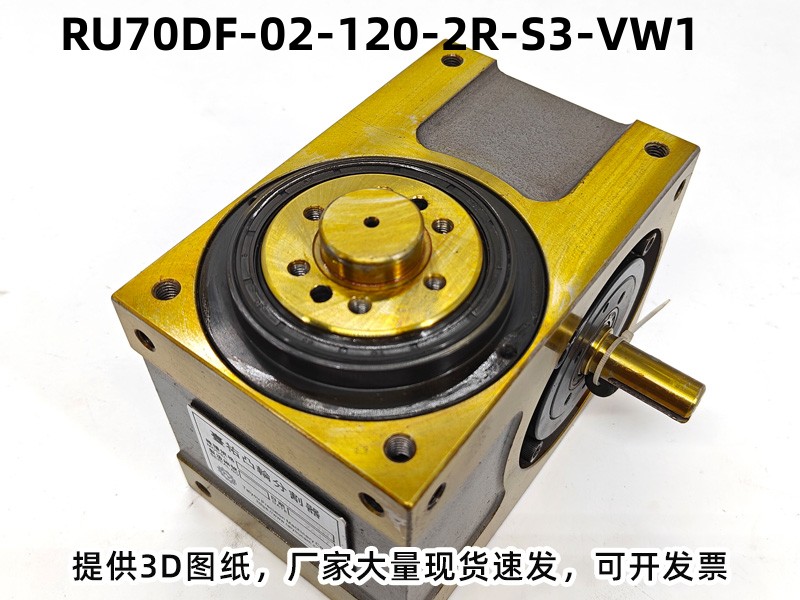

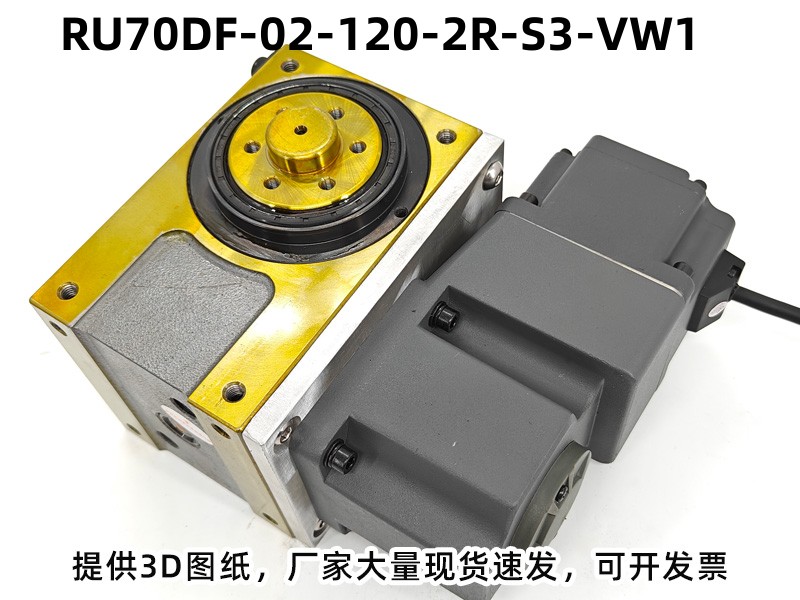

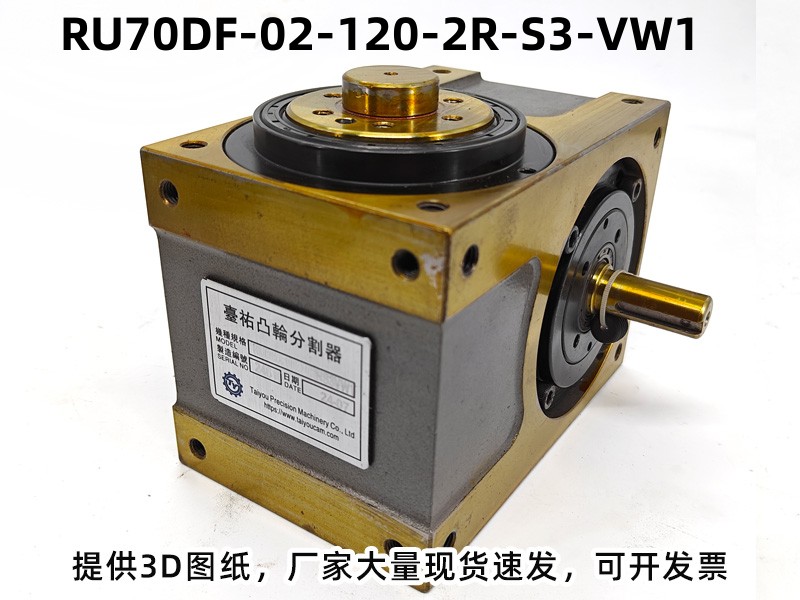

型号：RU70DF-02-120-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 70 | 入力轴和出力轴距离70mm |
| DF | DF型桌面式凸轮分割器 |
| 2 | 工位数量：2 工位 |
| 120 | 驱动角度：120度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DF型法兰凸轮分割器
-
机型规格：DF 型桌面式凸轮分割器
-
工位数：2 工位
-
驱动角：120°
-
结构形式：DF型法兰凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 220 |
| 出力轴容许轴向负荷 | C2 | kgf | 300 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 150 |
| 入力轴最大弯曲力矩 | C4 | kgf | 110 |
| 入力轴最大扭矩 | C5 | kgf-m | 9.5 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 6×10⁻³ |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 18 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU70DF-02-120-2R-S3-VW1分割器广泛应用：两位置交替、翻面、简易上下料、单工序轮换。应用：自动化两工位转盘机、双面贴标机、产品翻面工装、两工位激光打标机、简易冲压上下料机、小型封口灌装机、流水线双向切换工位 。
分割器型号常见选型问答
DF型分割器的调试难度大吗？
调试简单，无需复杂参数设置，安装固定后即可正常运行。
分割器需要定期润滑保养吗？
需要，建议每运行2000小时加注一次专用润滑油，定期检查油位，避免干磨损坏凸轮和滚子结构。
分割器的使用寿命大概是多久？
正常维护情况下，使用寿命可达5-8年，避免超载、干磨，定期润滑，可延长使用寿命。
凸轮分割器的驱动角支持定制吗？
标准驱动角为270°，支持定制90°、120°、180°、240°、300°等特殊驱动角度，非标定制需提前和台祐工程师沟通工况需求。
DF型与DS型分割器的核心区别是什么？
DF型六面可安装（立装、侧装、卧装），法兰高度、中心孔径可定制，中空随旋转；DS型为轴输出，可装链轮、摆臂，箱体大小与DF一致。
