型号全称

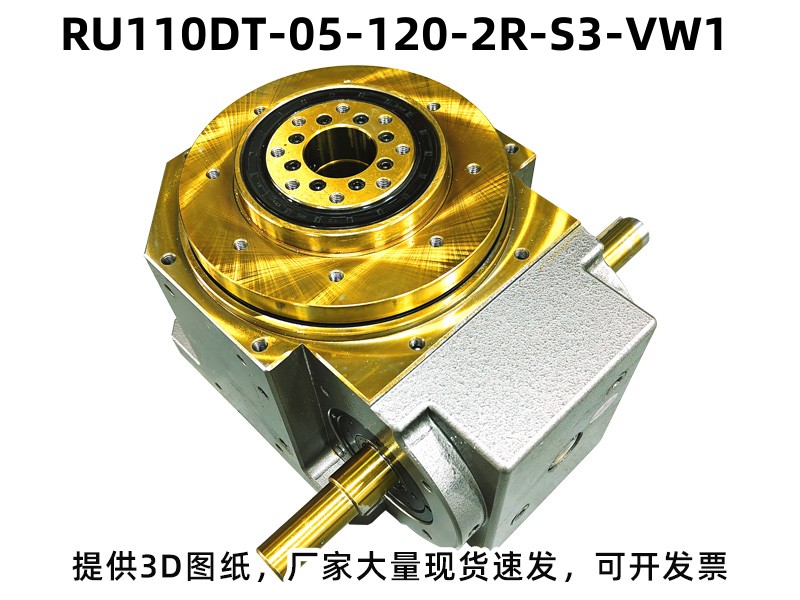

型号：RU110DT-05-120-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 110 | 入力轴和出力轴距离110mm |
| DT | DT型桌面式凸轮分割器 |
| 5 | 工位数量：5 工位 |
| 120 | 驱动角度：120度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DT型桌面凸轮分割器
-
机型规格：DT 型桌面式凸轮分割器
-
工位数：5 工位
-
驱动角：120°
-
结构形式：DT型桌面凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 860 |
| 出力轴容许轴向负荷 | C2 | kgf | 420 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 300 |
| 入力轴最大弯曲力矩 | C4 | kgf | 250 |
| 入力轴最大扭矩 | C5 | kgf-m | 25 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 0.01 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 50 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU110DT-05-120-2R-S3-VW1分割器广泛应用：中等多工序、预留一道复检/中转工位。应用：精密塑胶件多工序组装、小型医疗器械配件装配、化妆品多工序加工检测、微型五金件分度加工、电子小件摆盘检测机 。
分割器型号常见选型问答
分割器的负载能力如何选择？
需根据圆盘重量、转速、工件负载综合选择，不同型号负载不同，常规径向负载可达到300-1000kgf，避免超载使用。
分割器的定位精度能满足精密自动化场景吗？
标准定位精度为±30角秒，高精密款可做到±15角秒，运转平稳无抖动，完全适配光学检测、微型电机组装等精密分度场景。
DT型分割器的非标定制周期是多久？
常规非标定制7-10个工作日，快速交付，不耽误设备生产进度。
凸轮分割器有固定工位和无工位之分吗？区别是什么？
有两种类型；固定工位不可更改，按机械结构定死；无工位需伺服控制，可任意角度停止（类似减速机），需配合PLC编程使用。
DT型分割器的机身材质有什么优势？
加厚铸铁机身，抗震性强、不变形，能承受重载冲击，保障长期运行精度。
