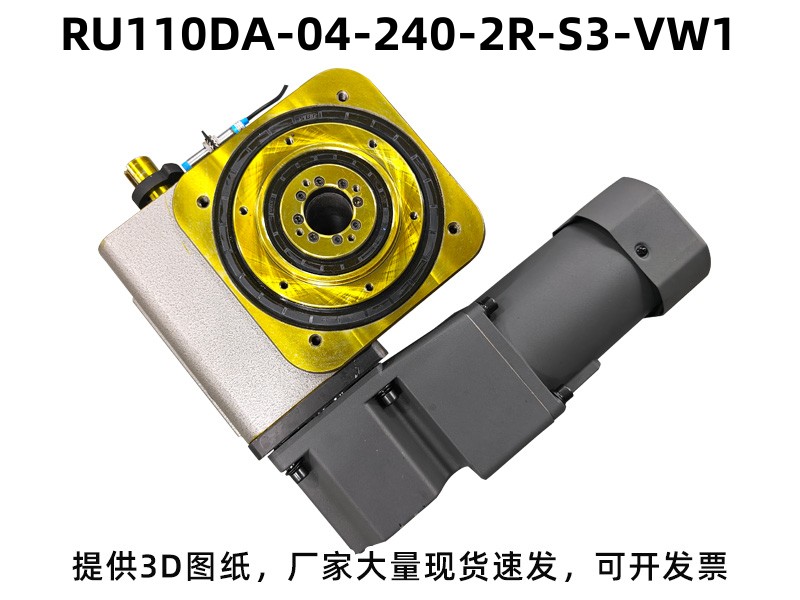

型号全称
型号：RU110DA-04-240-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 110 | 入力轴和出力轴距离110mm |
| DA | DA型桌面式凸轮分割器 |
| 4 | 工位数量：4 工位 |
| 240 | 驱动角度：240度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DA型桌面凸轮分割器
-
机型规格：DA 型桌面式凸轮分割器
-
工位数：4 工位
-
驱动角：240°
-
结构形式：DA型桌面凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 700 |
| 出力轴容许轴向负荷 | C2 | kgf | 350 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 310 |
| 入力轴最大弯曲力矩 | C4 | kgf | 360 |
| 入力轴最大扭矩 | C5 | kgf-m | 30 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 6×10⁻³ |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 42 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU110DA-04-240-2R-S3-VW1分割器广泛应用：上料-组装-检测-下料，通用最常用。应用：包装机械、日化灌装旋盖机、电子开关连接器组装、口罩焊接转盘机、激光焊接雕刻设备、瓶盖泵头组装机、电池电芯封装机、小型汽配零件装配机 。
分割器型号常见选型问答
凸轮分割器选型需提供哪些转盘机相关资料？
需提供5点核心资料：圆盘直径（mm）、整体重量（kg）、每分钟转速、分等份数、圆盘立装/平装方式。
DA型分割器可以搭配小型转盘使用吗？
非常适合，专为中小型精密转盘机设计，定位精准，占用空间小。
DA型分割器的驱动角默认是多少度？
DA型桌面分割器标准驱动角为90°，可根据需求定制120°、180°等驱动角度。
如何判断凸轮分割器的惯量大小？
惯量需综合判断：同重量下，旋转半径越大惯量越大；同重量同半径下，转速越快惯量越大；半径、转速越大、工件越高，倾覆力矩越大。
调速电机控制分割器启停的方法是什么？
调速器AC220V电源常接，通过控制COM和CW/CCW通断控制启停；感应开关棕线接24V+、蓝线接PLC的GND、黑线接PLC的X点，COM接PLC的Y公共端、CW接Y输出点。
