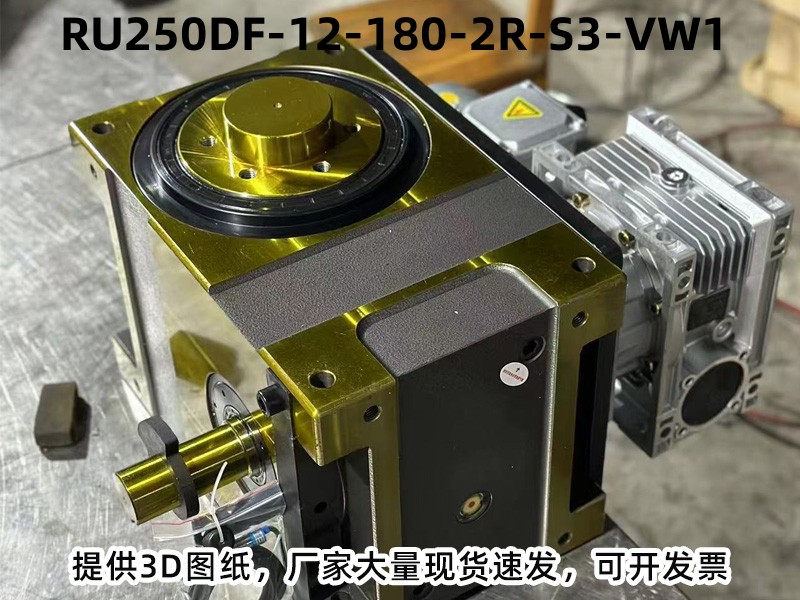

型号全称
型号：RU250DF-12-180-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 250 | 入力轴和出力轴距离250mm |
| DF | DF型桌面式凸轮分割器 |
| 12 | 工位数量：12 工位 |
| 180 | 驱动角度：180度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DF型法兰凸轮分割器
-
机型规格：DF 型桌面式凸轮分割器
-
工位数：12 工位
-
驱动角：180°
-
结构形式：DF型法兰凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 3200 |
| 出力轴容许轴向负荷 | C2 | kgf | 4150 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 1550 |
| 入力轴最大弯曲力矩 | C4 | kgf | 3800 |
| 入力轴最大扭矩 | C5 | kgf-m | 780 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 1.98 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 685 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU250DF-12-180-2R-S3-VW1分割器广泛应用：长流程、多工艺叠加、精密慢工生产线。应用：全自动医药包装生产线、精密半导体元件装配、镜头镜片多道检测镀膜、大型圆盘间歇输送线、高端日化多工序灌装包装 。
分割器型号常见选型问答
DF型分割器的安装灵活性为什么最高？
六面均可固定安装，可适配任意角度的设备结构，是空间受限场景的最佳选择。
凸轮分割器的透气螺丝该如何使用？
分割器安装完成后，需拆掉白色十字透气螺丝，用于释放设备长期运行时内部产生的憋气，避免内部压力过大损坏部件。
凸轮分割器的核心材质和精度有什么标准？
外壳采用HT200回火处理，轴件用45碳结钢调质高频处理，凸轮为20CrMoTi渗碳淬火全磨削（碳层1.2mm，硬度HRC58-62），标准定位精度±30角秒。
分割器支持正反转控制吗？如何实现？
支持正反转；公共端与CW接通为正转，公共端与CCW接通为反转，通过控制COM与CW/CCW的通断，配合PLC实现正反转切换。
DF型分割器适合包装机械使用吗？
非常适合，高速、稳定、精准，广泛应用于食品、日化、医药等全自动包装设备。
