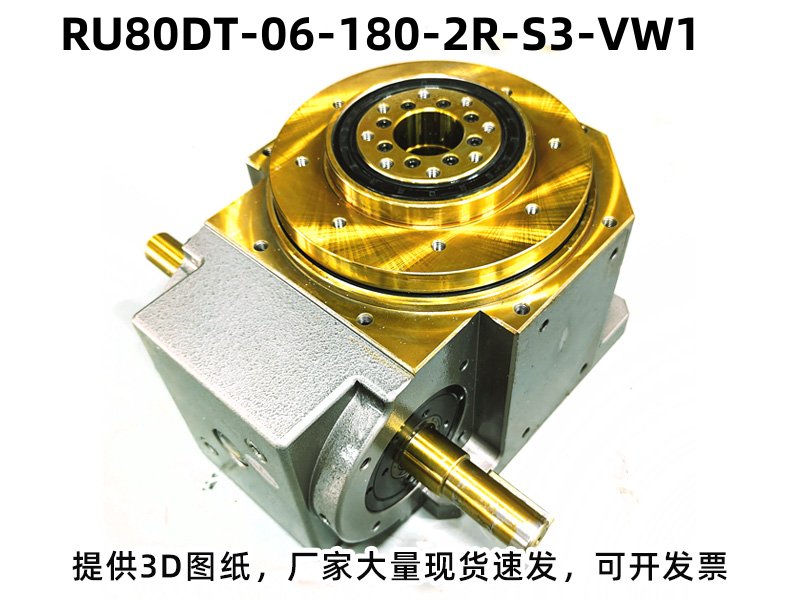

型号全称
型号：RU80DT-06-180-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 80 | 入力轴和出力轴距离80mm |
| DT | DT型桌面式凸轮分割器 |
| 6 | 工位数量：6 工位 |
| 180 | 驱动角度：180度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DT型桌面凸轮分割器
-
机型规格：DT 型桌面式凸轮分割器
-
工位数：6 工位
-
驱动角：180°
-
结构形式：DT型桌面凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 520 |
| 出力轴容许轴向负荷 | C2 | kgf | 220 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 220 |
| 入力轴最大弯曲力矩 | C4 | kgf | 160 |
| 入力轴最大扭矩 | C5 | kgf-m | 9.5 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 0.03 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 20 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU80DT-06-180-2R-S3-VW1分割器广泛应用：多工序细分，洗瓶-灌装-封口-检测全流程。应用：医药西林瓶生产线、食品饮料灌装线、电子连接器精密组装、汽配小件多道铆压、镜片玻璃件打磨镀膜、瓶类洗吹灌封一体设备 。
分割器型号常见选型问答
全自动设备上必须使用分割器吗？
间歇分度工位建议使用，分割器能保证高精度定位，提升设备稳定性和加工精度。
DT型分割器的平台跳动精度是多少？
标准平台跳动精度≤0.01mm，运转过程中无晃动，适合对工件定位精度要求高的自动化组装、加工场景。
DT型分割器的负载能力比DA型强多少？
同规格下，DT型负载能力比DA型高30%-50%，径向负载可达到500-1000kgf，适合重载转盘机场景。
分割器支持正反转控制吗？如何实现？
支持正反转；公共端与CW接通为正转，公共端与CCW接通为反转，通过控制COM与CW/CCW的通断，配合PLC实现正反转切换。
调速电机控制分割器启停的方法是什么？
调速器AC220V电源常接，通过控制COM和CW/CCW通断控制启停；感应开关棕线接24V+、蓝线接PLC的GND、黑线接PLC的X点，COM接PLC的Y公共端、CW接Y输出点。

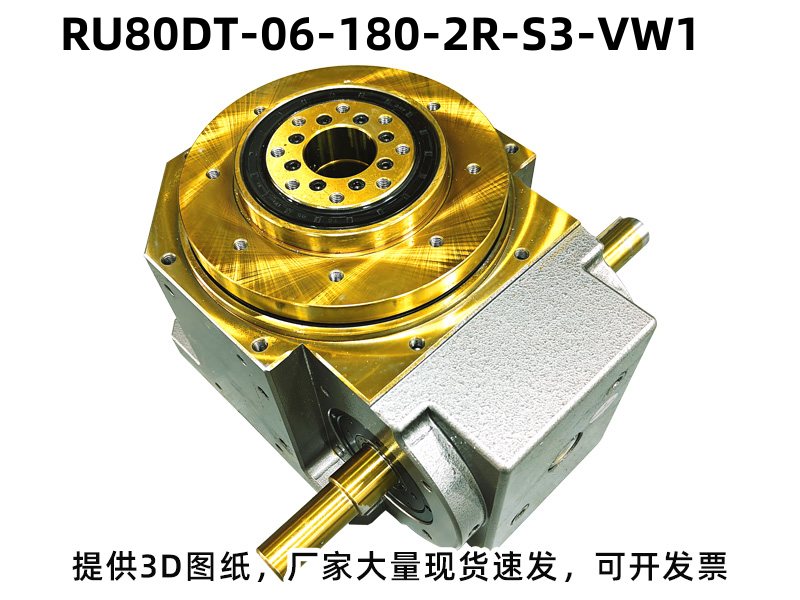

产品图纸

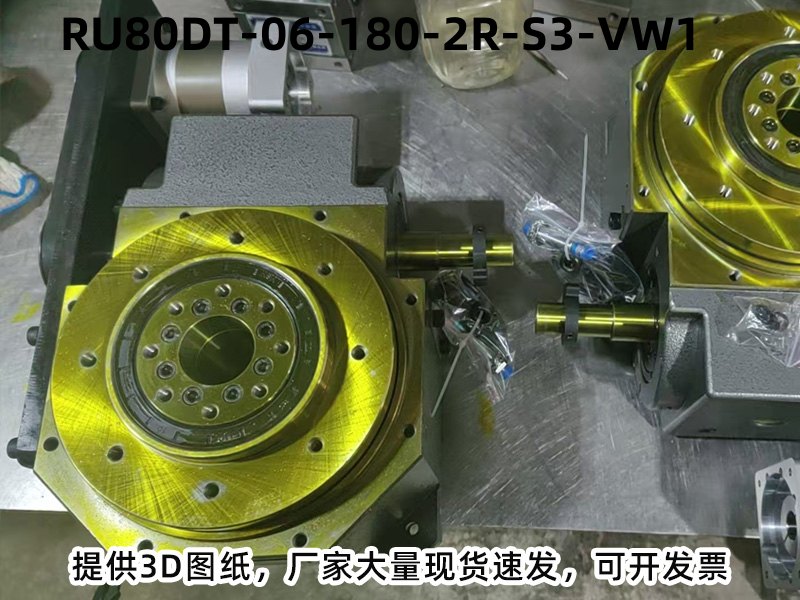

工厂展示
