型号全称

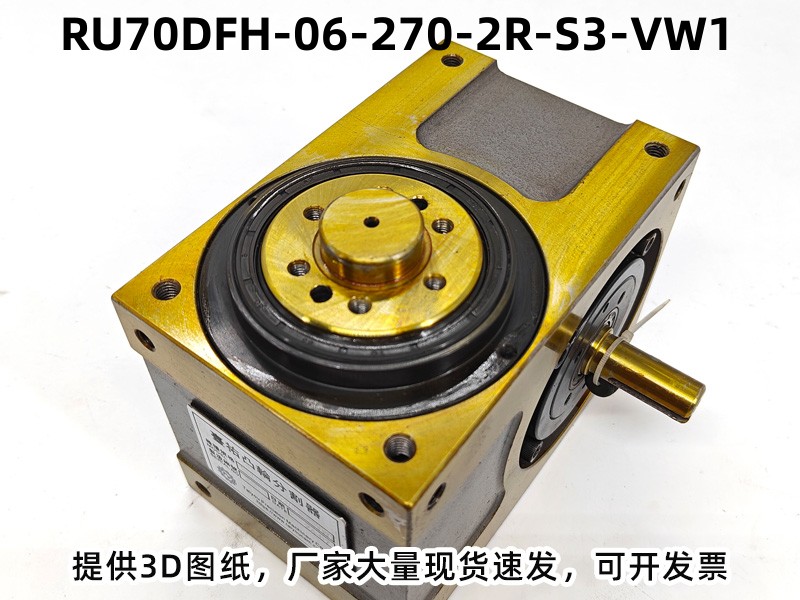

型号：RU70DFH-06-270-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 70 | 入力轴和出力轴距离70mm |
| DFH | DFH型桌面式凸轮分割器 |
| 6 | 工位数量：6 工位 |
| 270 | 驱动角度：270度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DFH型法兰凸轮分割器
-
机型规格：DFH 型桌面式凸轮分割器
-
工位数：6 工位
-
驱动角：270°
-
结构形式：DFH型法兰凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 220 |
| 出力轴容许轴向负荷 | C2 | kgf | 300 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 150 |
| 入力轴最大弯曲力矩 | C4 | kgf | 110 |
| 入力轴最大扭矩 | C5 | kgf-m | 9.5 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 6×10⁻³ |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 18 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU70DFH-06-270-2R-S3-VW1分割器广泛应用：多工序细分，洗瓶-灌装-封口-检测全流程。应用：医药西林瓶生产线、食品饮料灌装线、电子连接器精密组装、汽配小件多道铆压、镜片玻璃件打磨镀膜、瓶类洗吹灌封一体设备 。
分割器型号常见选型问答
DFH型分割器适合新能源设备使用吗？
专为新能源行业设计，重载、大中空、高精度，适配锂电池、光伏组件自动化生产线。
如何判断分割器是否需要维修？
出现定位不准、噪音异常、漏油、转动卡顿等情况时，说明设备需要检修维护。
分割器需要定期润滑保养吗？
需要，建议每运行2000小时加注一次专用润滑油，定期检查油位，避免干磨损坏凸轮和滚子结构。
调速电机控制分割器启停的方法是什么？
调速器AC220V电源常接，通过控制COM和CW/CCW通断控制启停；感应开关棕线接24V+、蓝线接PLC的GND、黑线接PLC的X点，COM接PLC的Y公共端、CW接Y输出点。
DFH型分割器可以用于医疗器械设备吗？
可以，高精度、无尘运行、无漏油，符合医疗器械设备的严苛生产要求。

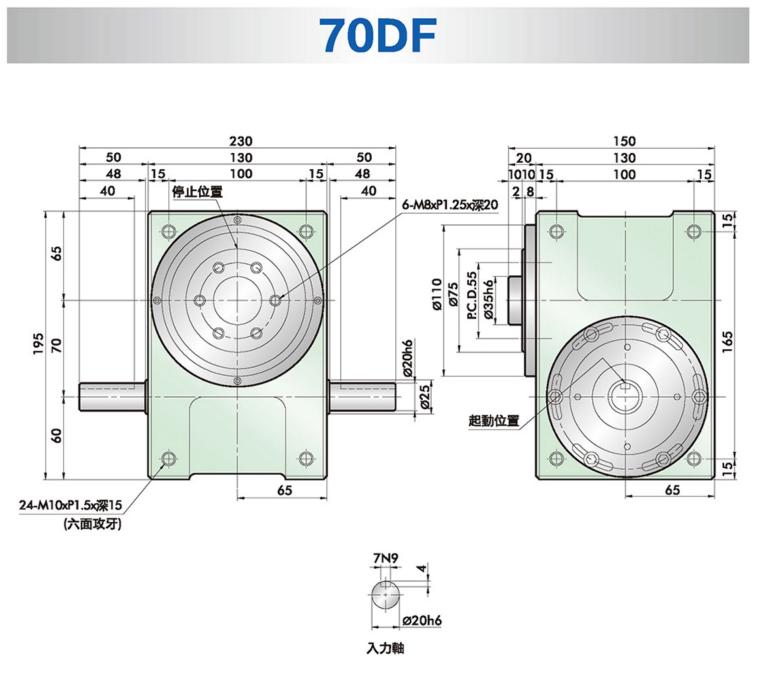

产品图纸
