型号全称

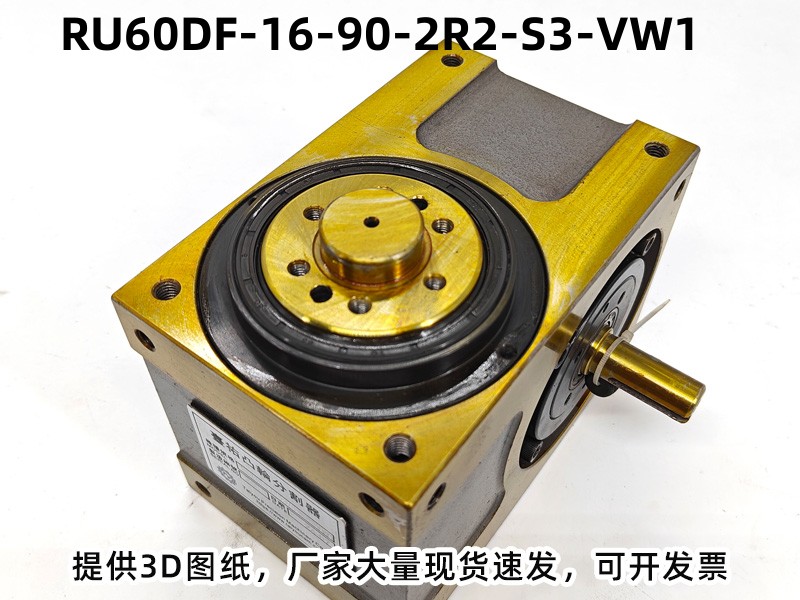

型号：RU60DF-16-90-2R2-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 60 | 入力轴和出力轴距离60mm |
| DF | DF型桌面式凸轮分割器 |
| 16 | 工位数量：16 工位 |
| 90 | 驱动角度：90度 |
| 2R | 变形正旋曲线右旋2导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DF型法兰凸轮分割器
-
机型规格：DF 型桌面式凸轮分割器
-
工位数：16 工位
-
驱动角：90°
-
结构形式：DF型法兰凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 140 |
| 出力轴容许轴向负荷 | C2 | kgf | 142 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 100 |
| 入力轴最大弯曲力矩 | C4 | kgf | 150 |
| 入力轴最大扭矩 | C5 | kgf-m | 6 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 1.9×10⁻³ |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 13 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU60DF-16-90-2R2-S3-VW1分割器广泛应用：超大产能、超多工序、微型精密零件。应用：微型电子元件高速分选摆盘、精密五金批量分度加工、针管输液类医疗配件全流程产线、小型精密马达全自动组装 。
分割器型号常见选型问答
DF型分割器的中空结构有什么作用？
DF型中空结构可适配穿轴、穿线需求，中空随出力轴旋转，适合需要旋转穿线的自动化设备，节省安装空间。
凸轮分割器的驱动角支持定制吗？
标准驱动角为270°，支持定制90°、120°、180°、240°、300°等特殊驱动角度，非标定制需提前和台祐工程师沟通工况需求。
如何判断凸轮分割器的惯量大小？
惯量需综合判断：同重量下，旋转半径越大惯量越大；同重量同半径下，转速越快惯量越大；半径、转速越大、工件越高，倾覆力矩越大。
DF型分割器的调试难度大吗？
调试简单，无需复杂参数设置，安装固定后即可正常运行。
凸轮分割器可以水平安装使用吗？
可以，绝大多数标准分割器支持水平、垂直、立式等多种安装方式，适配不同设备结构。

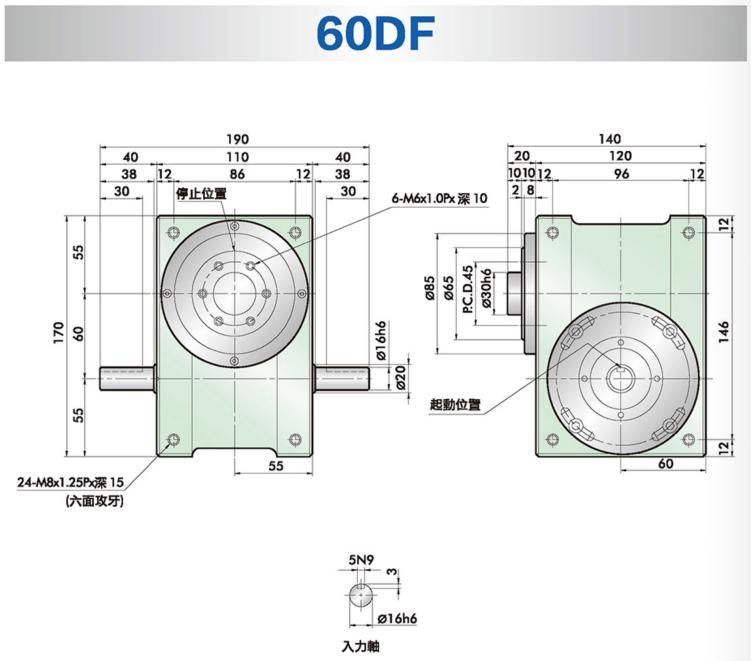

产品图纸
