型号全称

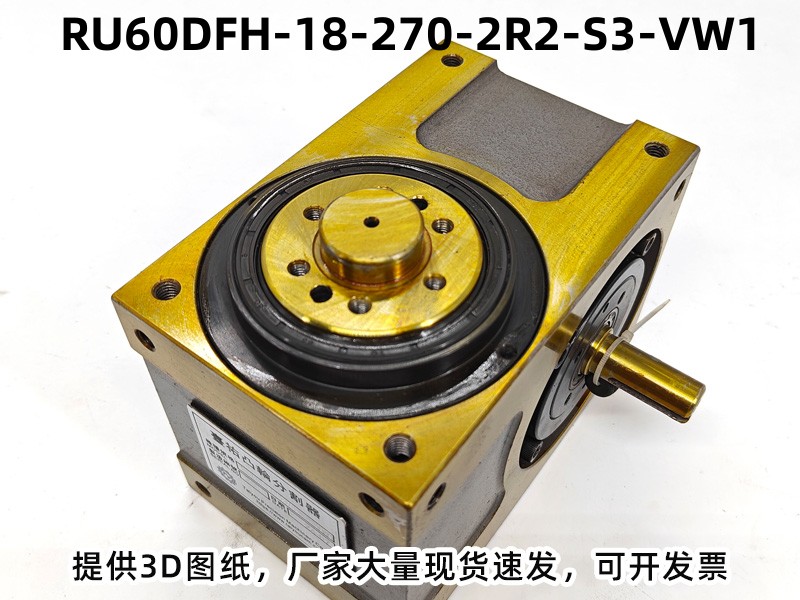

型号：RU60DFH-18-270-2R2-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 60 | 入力轴和出力轴距离60mm |
| DFH | DFH型桌面式凸轮分割器 |
| 18 | 工位数量：18 工位 |
| 270 | 驱动角度：270度 |
| 2R | 变形正旋曲线右旋2导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DFH中空法兰凸轮分割器
-
机型规格：DFH 型桌面式凸轮分割器
-
工位数：18 工位
-
驱动角：270°
-
结构形式：DFH中空法兰凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 140 |
| 出力轴容许轴向负荷 | C2 | kgf | 142 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 100 |
| 入力轴最大弯曲力矩 | C4 | kgf | 150 |
| 入力轴最大扭矩 | C5 | kgf-m | 6 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 1.9×10⁻³ |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 13 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU60DFH-18-270-2R2-S3-VW1分割器广泛应用：超长工艺流程、多轮复检+加工并行。应用：高端光学元器件组装检测、精密传感器全自动生产线、小型非标定制超长工序转盘自动化 。
分割器型号常见选型问答
凸轮分割器的透气螺丝该如何使用？
分割器安装完成后，需拆掉白色十字透气螺丝，用于释放设备长期运行时内部产生的憋气，避免内部压力过大损坏部件。
DFH型分割器的中空孔径可以定制吗？
可以，标准中空孔径为20-80mm，可根据设备穿线、穿轴需求，定制不同孔径的中空结构，适配专属工况。
分割器固定工位的工作原理是什么？
入力轴转360°，出力轴转1个工位（一停一动为一个工位动作），动停比3:1（入力轴转270°运转、90°停顿），停止位由机械结构定死。
分割器支持正反转控制吗？如何实现？
支持正反转；公共端与CW接通为正转，公共端与CCW接通为反转，通过控制COM与CW/CCW的通断，配合PLC实现正反转切换。
DFH型中空法兰分割器的"中空"有什么作用？
中空结构可实现线缆、气管穿过，节省设备安装空间，避免线缆缠绕，适合需要穿线的自动化设备（如绕线机、分拣机）。
