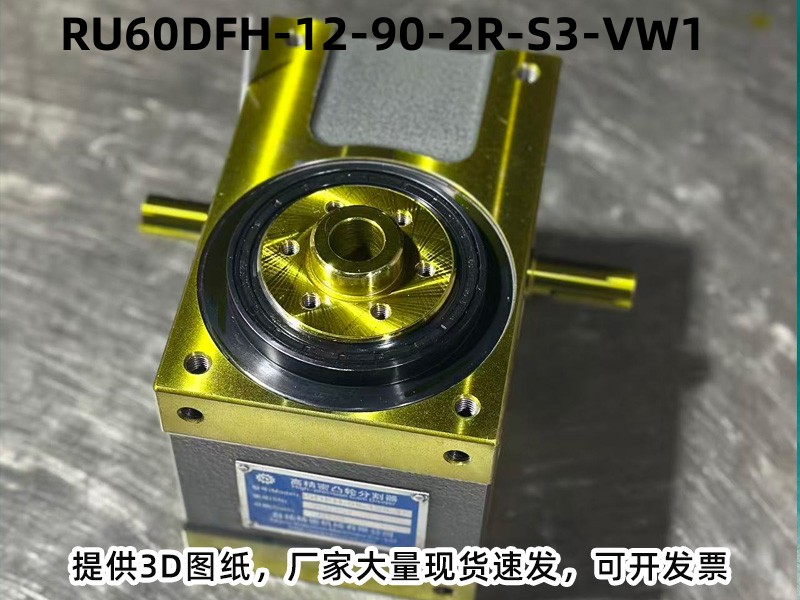

型号全称
型号：RU60DFH-12-90-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 60 | 入力轴和出力轴距离60mm |
| DFH | DFH型桌面式凸轮分割器 |
| 12 | 工位数量：12 工位 |
| 90 | 驱动角度：90度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DFH型法兰凸轮分割器
-
机型规格：DFH 型桌面式凸轮分割器
-
工位数：12 工位
-
驱动角：90°
-
结构形式：DFH型法兰凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 140 |
| 出力轴容许轴向负荷 | C2 | kgf | 142 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 100 |
| 入力轴最大弯曲力矩 | C4 | kgf | 150 |
| 入力轴最大扭矩 | C5 | kgf-m | 6 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 1.9×10⁻³ |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 13 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU60DFH-12-90-2R-S3-VW1分割器广泛应用：长流程、多工艺叠加、精密慢工生产线。应用：全自动医药包装生产线、精密半导体元件装配、镜头镜片多道检测镀膜、大型圆盘间歇输送线、高端日化多工序灌装包装 。
分割器型号常见选型问答
DFH型分割器的润滑方式是什么？
油浴式润滑，润滑效果更佳，核心部件磨损极小，延长设备使用寿命。
如何判断凸轮分割器的惯量大小？
惯量需综合判断：同重量下，旋转半径越大惯量越大；同重量同半径下，转速越快惯量越大；半径、转速越大、工件越高，倾覆力矩越大。
凸轮分割器选型需提供哪些转盘机相关资料？
需提供5点核心资料：圆盘直径（mm）、整体重量（kg）、每分钟转速、分等份数、圆盘立装/平装方式。
分割器的负载能力如何选择？
需根据圆盘重量、转速、工件负载综合选择，不同型号负载不同，常规径向负载可达到300-1000kgf，避免超载使用。
DFH型分割器的发货周期是多久？
常规型号现货直发，非标定制7-15个工作日，快速交付。
