型号全称
型号：RU60DFH-04-270-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 60 | 入力轴和出力轴距离60mm |
| DFH | DFH型桌面式凸轮分割器 |
| 4 | 工位数量：4 工位 |
| 270 | 驱动角度：270度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DFH型法兰凸轮分割器
-
机型规格：DFH 型桌面式凸轮分割器
-
工位数：4 工位
-
驱动角：270°
-
结构形式：DFH型法兰凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 140 |
| 出力轴容许轴向负荷 | C2 | kgf | 142 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 100 |
| 入力轴最大弯曲力矩 | C4 | kgf | 150 |
| 入力轴最大扭矩 | C5 | kgf-m | 6 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 1.9×10⁻³ |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 13 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU60DFH-04-270-2R-S3-VW1分割器广泛应用：上料-组装-检测-下料，通用最常用。应用：包装机械、日化灌装旋盖机、电子开关连接器组装、口罩焊接转盘机、激光焊接雕刻设备、瓶盖泵头组装机、电池电芯封装机、小型汽配零件装配机 。
分割器型号常见选型问答
DFH型中空法兰分割器的"中空"有什么作用？
中空结构可实现线缆、气管穿过，节省设备安装空间，避免线缆缠绕，适合需要穿线的自动化设备（如绕线机、分拣机）。
如何判断凸轮分割器的惯量大小？
惯量需综合判断：同重量下，旋转半径越大惯量越大；同重量同半径下，转速越快惯量越大；半径、转速越大、工件越高，倾覆力矩越大。
如何判断分割器是否需要维修？
出现定位不准、噪音异常、漏油、转动卡顿等情况时，说明设备需要检修维护。
凸轮分割器有固定工位和无工位之分吗？区别是什么？
有两种类型；固定工位不可更改，按机械结构定死；无工位需伺服控制，可任意角度停止（类似减速机），需配合PLC编程使用。
DFH型分割器可以用于医疗器械设备吗？
可以，高精度、无尘运行、无漏油，符合医疗器械设备的严苛生产要求。

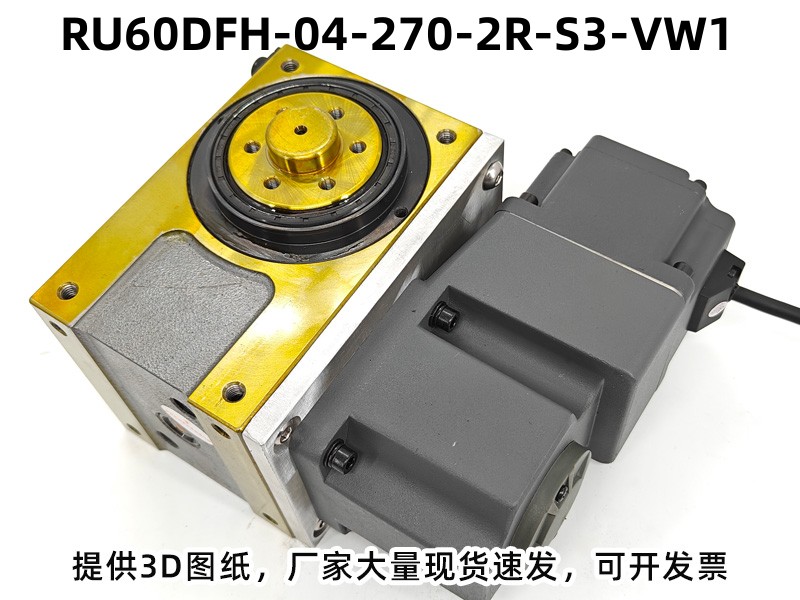

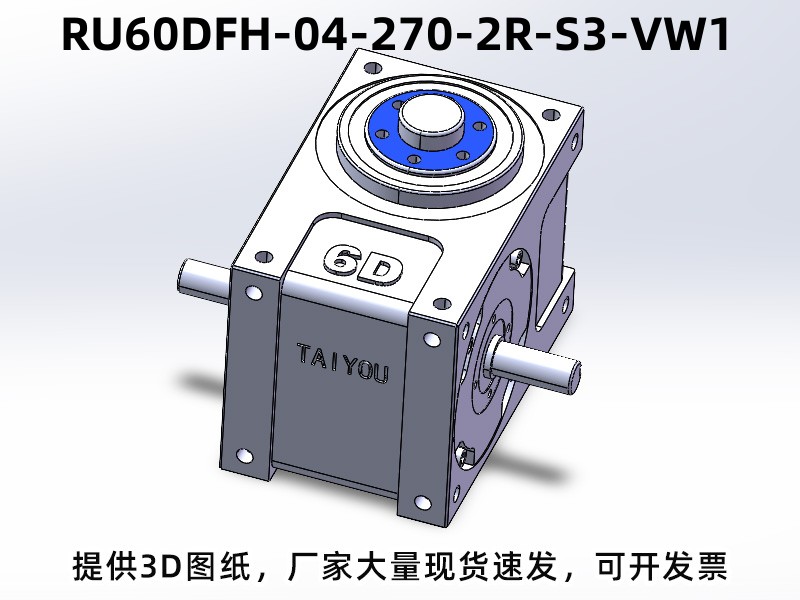

产品图纸

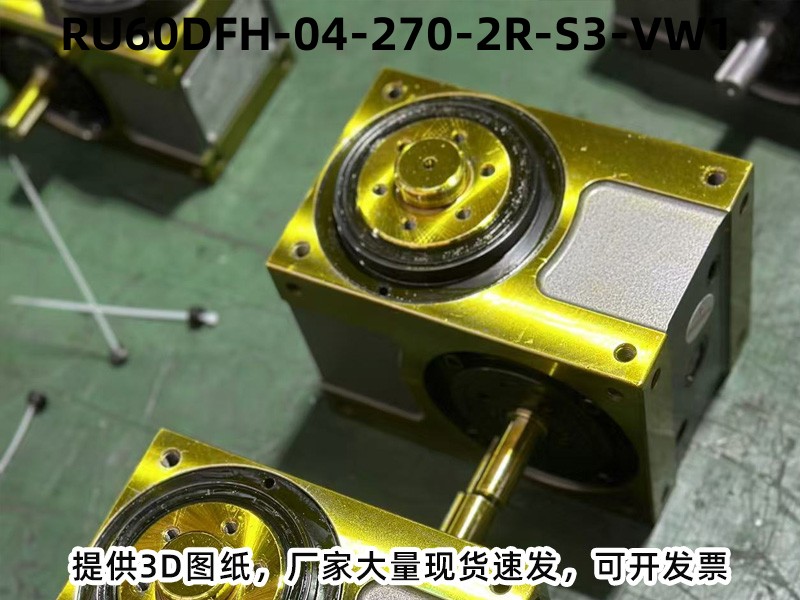

工厂展示
