型号全称
型号：RU250DF-05-240-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 250 | 入力轴和出力轴距离250mm |
| DF | DF型桌面式凸轮分割器 |
| 5 | 工位数量：5 工位 |
| 240 | 驱动角度：240度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DF型法兰凸轮分割器
-
机型规格：DF 型桌面式凸轮分割器
-
工位数：5 工位
-
驱动角：240°
-
结构形式：DF型法兰凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 3200 |
| 出力轴容许轴向负荷 | C2 | kgf | 4150 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 1550 |
| 入力轴最大弯曲力矩 | C4 | kgf | 3800 |
| 入力轴最大扭矩 | C5 | kgf-m | 780 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 1.98 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 685 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU250DF-05-240-2R-S3-VW1分割器广泛应用：中等多工序、预留一道复检/中转工位。应用：精密塑胶件多工序组装、小型医疗器械配件装配、化妆品多工序加工检测、微型五金件分度加工、电子小件摆盘检测机 。
分割器型号常见选型问答
低温环境下分割器需要更换润滑油吗？
需要，低温环境建议更换低温专用润滑油，避免润滑油凝固导致设备启动困难、磨损加剧。
DF型分割器能承受多大的径向负载？
不同规格DF型负载不同，常规型号径向负载可达到300-800kgf，具体需根据型号参数匹配，避免超载使用。
全自动设备上必须使用分割器吗？
间歇分度工位建议使用，分割器能保证高精度定位，提升设备稳定性和加工精度。
DF型分割器的性价比高吗？
性价比极高，通用型强、安装灵活、寿命长，是自动化设备最常用的分割器型号。
分割器可以搭配步进电机使用吗？
可以，支持伺服电机、步进电机、减速电机等多种动力搭配，根据工况选择即可。

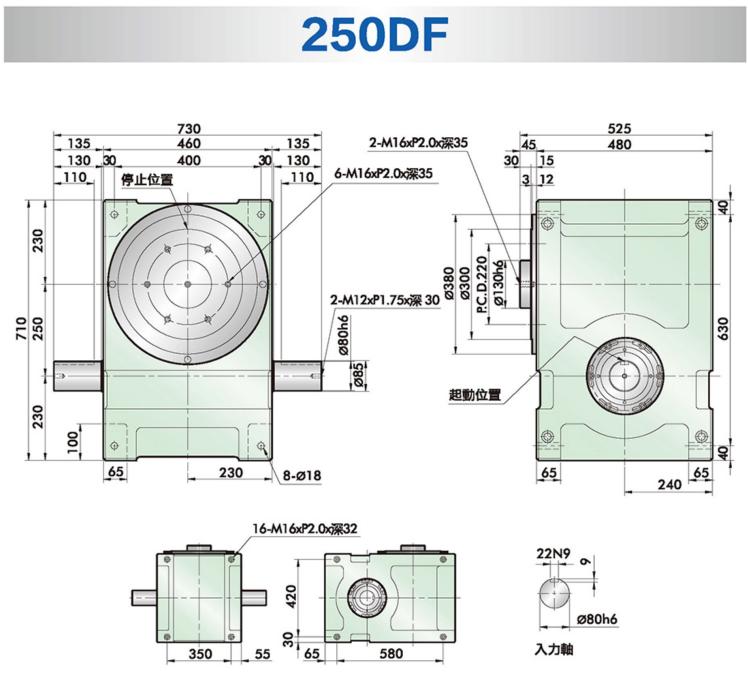

产品图纸
