型号全称

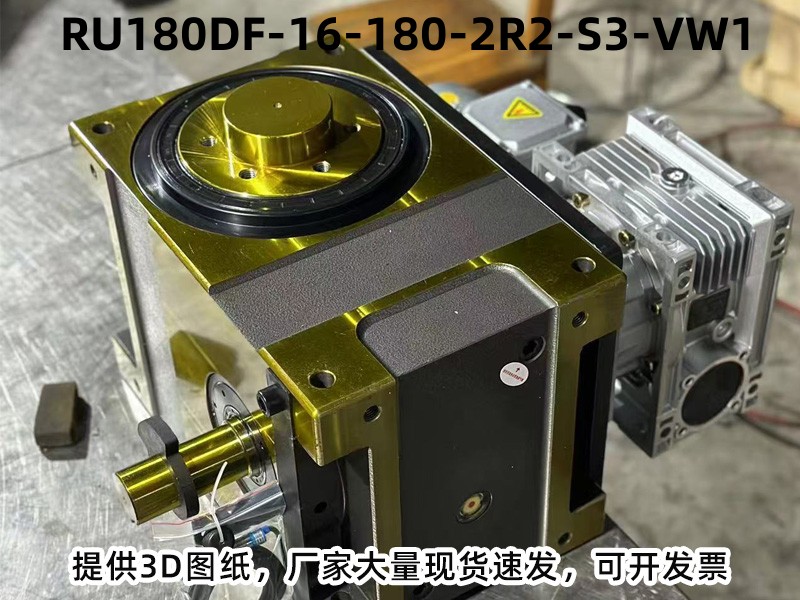

型号：RU180DF-16-180-2R2-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 180 | 入力轴和出力轴距离180mm |
| DF | DF型桌面式凸轮分割器 |
| 16 | 工位数量：16 工位 |
| 180 | 驱动角度：180度 |
| 2R | 变形正旋曲线右旋2导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DF型法兰凸轮分割器
-
机型规格：DF 型桌面式凸轮分割器
-
工位数：16 工位
-
驱动角：180°
-
结构形式：DF型法兰凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 1200 |
| 出力轴容许轴向负荷 | C2 | kgf | 1500 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 1100 |
| 入力轴最大弯曲力矩 | C4 | kgf | 1960 |
| 入力轴最大扭矩 | C5 | kgf-m | 340 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 0.39 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 220 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU180DF-16-180-2R2-S3-VW1分割器广泛应用：超大产能、超多工序、微型精密零件。应用：微型电子元件高速分选摆盘、精密五金批量分度加工、针管输液类医疗配件全流程产线、小型精密马达全自动组装 。
分割器型号常见选型问答
DF型分割器出现定位偏差怎么调整？
由工程师调整内部偏心套，消除间隙，即可快速恢复高精度定位。
凸轮分割器可以水平安装使用吗？
可以，绝大多数标准分割器支持水平、垂直、立式等多种安装方式，适配不同设备结构。
DF型分割器能承受多大的径向负载？
不同规格DF型负载不同，常规型号径向负载可达到300-800kgf，具体需根据型号参数匹配，避免超载使用。
分割器的使用寿命大概是多久？
正常维护情况下，使用寿命可达5-8年，避免超载、干磨，定期润滑，可延长使用寿命。
分割器的负载能力如何选择？
需根据圆盘重量、转速、工件负载综合选择，不同型号负载不同，常规径向负载可达到300-1000kgf，避免超载使用。
