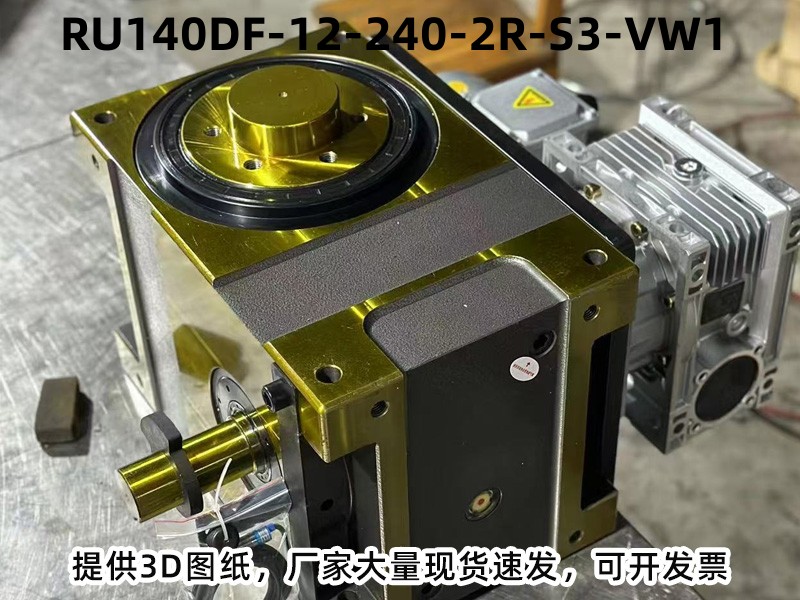

型号全称
型号：RU140DF-12-240-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 140 | 入力轴和出力轴距离140mm |
| DF | DF型桌面式凸轮分割器 |
| 12 | 工位数量：12 工位 |
| 240 | 驱动角度：240度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DF型法兰凸轮分割器
-
机型规格：DF 型桌面式凸轮分割器
-
工位数：12 工位
-
驱动角：240°
-
结构形式：DF型法兰凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 760 |
| 出力轴容许轴向负荷 | C2 | kgf | 1000 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 550 |
| 入力轴最大弯曲力矩 | C4 | kgf | 710 |
| 入力轴最大扭矩 | C5 | kgf-m | 100 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 0.11 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 90 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU140DF-12-240-2R-S3-VW1分割器广泛应用：长流程、多工艺叠加、精密慢工生产线。应用：全自动医药包装生产线、精密半导体元件装配、镜头镜片多道检测镀膜、大型圆盘间歇输送线、高端日化多工序灌装包装 。
分割器型号常见选型问答
DF型分割器的调试难度大吗？
调试简单，无需复杂参数设置，安装固定后即可正常运行。
分割器需要定期润滑保养吗？
需要，建议每运行2000小时加注一次专用润滑油，定期检查油位，避免干磨损坏凸轮和滚子结构。
分割器的负载能力如何选择？
需根据圆盘重量、转速、工件负载综合选择，不同型号负载不同，常规径向负载可达到300-1000kgf，避免超载使用。
如何判断凸轮分割器的惯量大小？
惯量需综合判断：同重量下，旋转半径越大惯量越大；同重量同半径下，转速越快惯量越大；半径、转速越大、工件越高，倾覆力矩越大。
DF型与DS型分割器的核心区别是什么？
DF型六面可安装（立装、侧装、卧装），法兰高度、中心孔径可定制，中空随旋转；DS型为轴输出，可装链轮、摆臂，箱体大小与DF一致。
