型号全称
型号：RU110DF-02-240-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 110 | 入力轴和出力轴距离110mm |
| DF | DF型桌面式凸轮分割器 |
| 2 | 工位数量：2 工位 |
| 240 | 驱动角度：240度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |

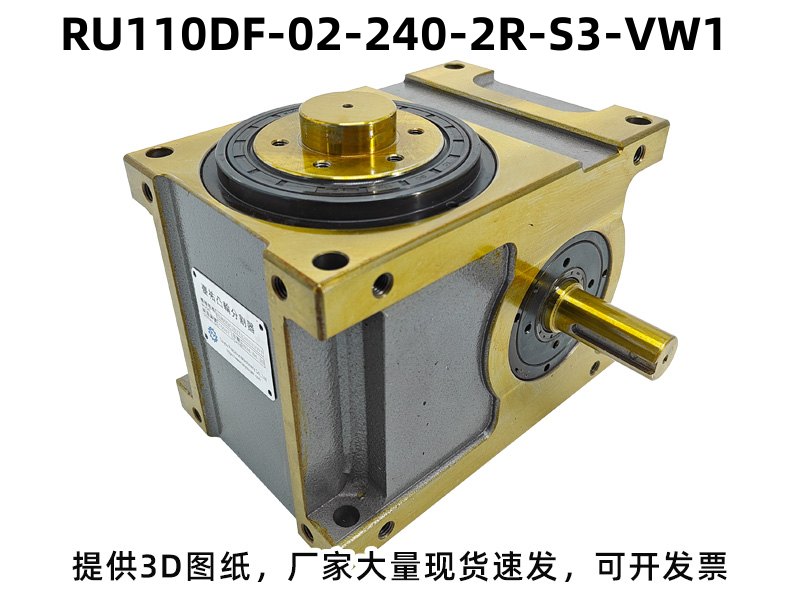

产品基本参数
-
产品类型：DF型法兰凸轮分割器
-
机型规格：DF 型桌面式凸轮分割器
-
工位数：2 工位
-
驱动角：240°
-
结构形式：DF型法兰凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 560 |
| 出力轴容许轴向负荷 | C2 | kgf | 700 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 480 |
| 入力轴最大弯曲力矩 | C4 | kgf | 415 |
| 入力轴最大扭矩 | C5 | kgf-m | 40 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 2.8×10⁻² |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 65 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。

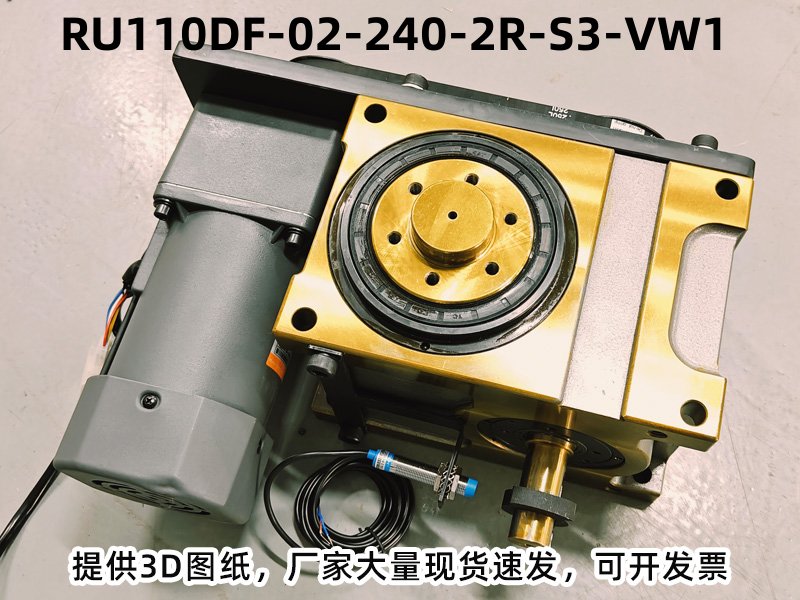

适用行业设备
RU110DF-02-240-2R-S3-VW1分割器广泛应用：两位置交替、翻面、简易上下料、单工序轮换。应用：自动化两工位转盘机、双面贴标机、产品翻面工装、两工位激光打标机、简易冲压上下料机、小型封口灌装机、流水线双向切换工位 。
分割器型号常见选型问答
DF型分割器的安装灵活性为什么最高？
六面均可固定安装，可适配任意角度的设备结构，是空间受限场景的最佳选择。
DF型分割器的中空结构有什么作用？
DF型中空结构可适配穿轴、穿线需求，中空随出力轴旋转，适合需要旋转穿线的自动化设备，节省安装空间。
分割器运行时出现抖动现象怎么解决？
检查安装同心度、固定螺栓是否松动，同时确认负载是否超载，调整后可消除抖动问题。
凸轮分割器选型需提供哪些转盘机相关资料？
需提供5点核心资料：圆盘直径（mm）、整体重量（kg）、每分钟转速、分等份数、圆盘立装/平装方式。
分割器的使用寿命大概是多久？
正常维护情况下，使用寿命可达5-8年，避免超载、干磨，定期润滑，可延长使用寿命。
产品图纸

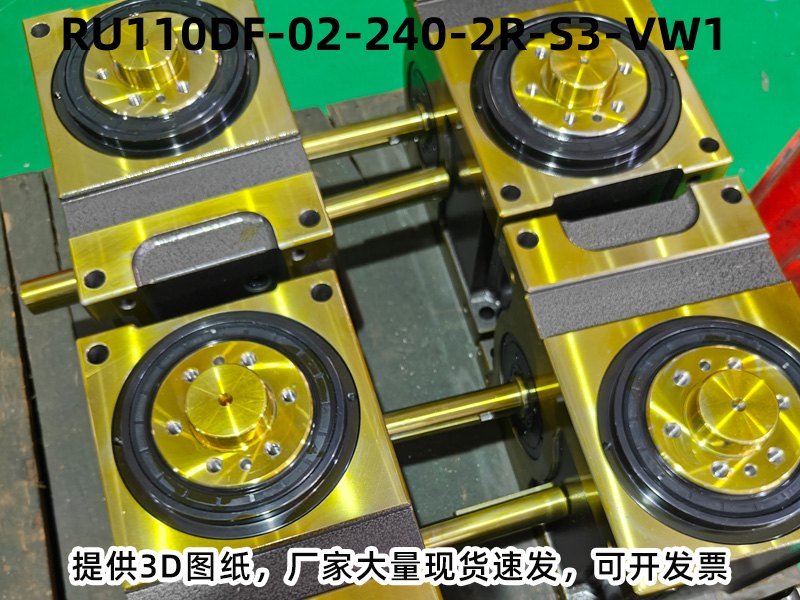

工厂展示
