型号全称

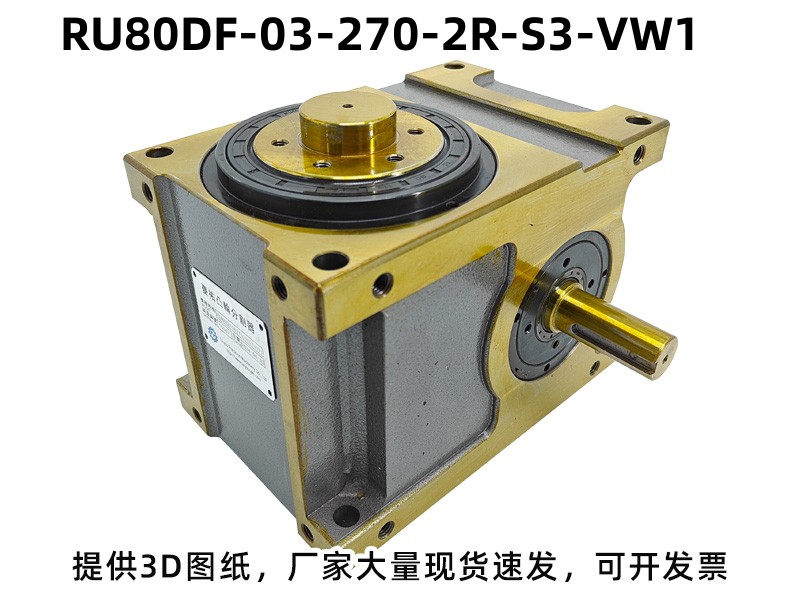

型号：RU80DF-03-270-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 80 | 入力轴和出力轴距离80mm |
| DF | DF型桌面式凸轮分割器 |
| 3 | 工位数量：3 工位 |
| 270 | 驱动角度：270度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DF型法兰凸轮分割器
-
机型规格：DF 型桌面式凸轮分割器
-
工位数：3 工位
-
驱动角：270°
-
结构形式：DF型法兰凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 330 |
| 出力轴容许轴向负荷 | C2 | kgf | 420 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 350 |
| 入力轴最大弯曲力矩 | C4 | kgf | 260 |
| 入力轴最大扭矩 | C5 | kgf-m | 25 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 9×10⁻³ |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 32 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU80DF-03-270-2R-S3-VW1分割器广泛应用：上料-加工-下料三段标准流程。应用：三工位组装转盘机、超声波焊接机、五金铆压检测下料一体机、塑胶件打磨分选设备、小型日化件装配机、电子元件分拣设备 。
分割器型号常见选型问答
分割器的间隙可以调整吗？
可以，专业工程师可通过调整偏心套消除内部间隙，恢复设备的定位精度。
凸轮分割器的驱动角支持定制吗？
标准驱动角为270°，支持定制90°、120°、180°、240°、300°等特殊驱动角度，非标定制需提前和台祐工程师沟通工况需求。
DF型分割器的密封件是什么规格？
密封件采用台湾KSK品牌，密封性能好，可有效防止润滑油泄漏，保护内部部件，延长设备使用寿命。
DF型分割器适合包装机械使用吗？
非常适合，高速、稳定、精准，广泛应用于食品、日化、医药等全自动包装设备。
凸轮分割器可以水平安装使用吗？
可以，绝大多数标准分割器支持水平、垂直、立式等多种安装方式，适配不同设备结构。
