型号全称

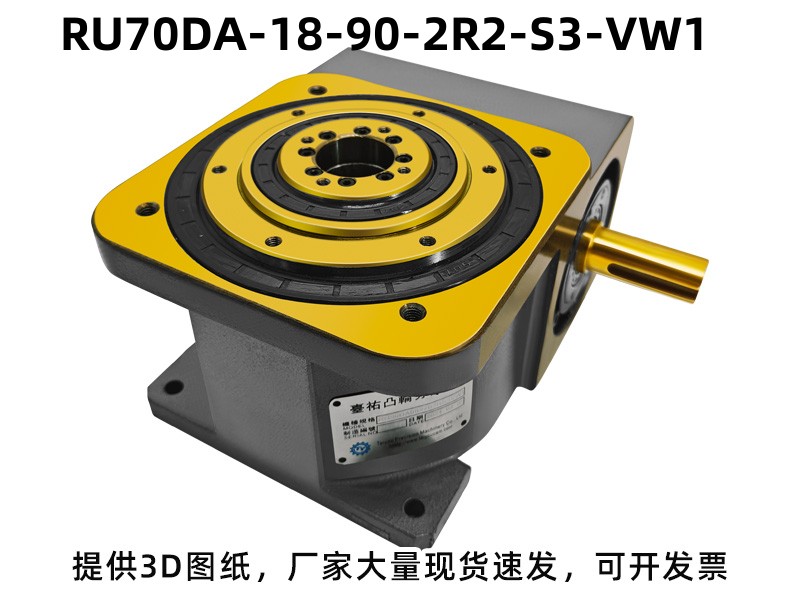

型号：RU70DA-18-90-2R2-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 70 | 入力轴和出力轴距离70mm |
| DA | DA型桌面式凸轮分割器 |
| 18 | 工位数量：18 工位 |
| 90 | 驱动角度：90度 |
| 2R | 变形正旋曲线右旋2导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DA型桌面凸轮分割器
-
机型规格：DA 型桌面式凸轮分割器
-
工位数：18 工位
-
驱动角：90°
-
结构形式：DA型桌面凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | - |
| 出力轴容许轴向负荷 | C2 | kgf | - |
| 出力轴容许力矩 | Ts | kgf-m | - |
| 入力轴容许径向负荷 | C3 | kgf | - |
| 入力轴最大弯曲力矩 | C4 | kgf | - |
| 入力轴最大扭矩 | C5 | kgf-m | - |
| 入力轴的GD²(注1) | C6 | kgf-m² | - |
| 定位分割精度 | - | sec. | - |
| 重量 | - | kg | - |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU70DA-18-90-2R2-S3-VW1分割器广泛应用：超长工艺流程、多轮复检+加工并行。应用：高端光学元器件组装检测、精密传感器全自动生产线、小型非标定制超长工序转盘自动化 。
分割器型号常见选型问答
分割器固定工位的工作原理是什么？
入力轴转360°，出力轴转1个工位（一停一动为一个工位动作），动停比3:1（入力轴转270°运转、90°停顿），停止位由机械结构定死。
低温环境下分割器需要更换润滑油吗？
需要，低温环境建议更换低温专用润滑油，避免润滑油凝固导致设备启动困难、磨损加剧。
DA型分割器的机身重量大概是多少？
常规规格机身重量在25-35kg之间，体积小巧，安装搬运都十分便捷。
DA型分割器的出力轴是什么结构？
出力轴为实心轴结构，搭配固定平台，承重稳定，定位精度高。
分割器的间隙可以调整吗？
可以，专业工程师可通过调整偏心套消除内部间隙，恢复设备的定位精度。
